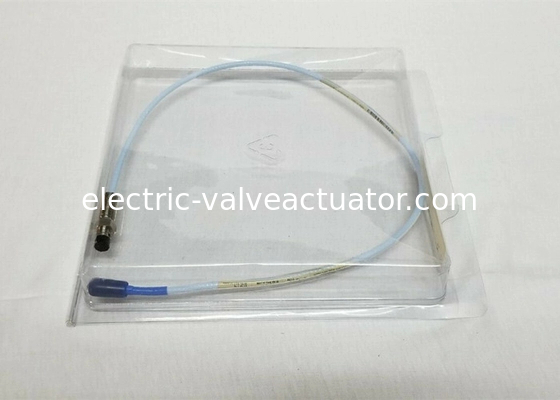

NEW Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 ระบบแปลง

NEW Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 ระบบทรานสดิวเซอร์

คำอธิบาย

หัววัดระยะใกล้และสายต่อ

หัววัดและสายต่อ 3300 XL ยังสะท้อนถึงการปรับปรุงจากการออกแบบก่อนหน้า วิธีการขึ้นรูป TipLoc* ที่จดสิทธิบัตรแล้วให้พันธะที่แข็งแกร่งยิ่งขึ้นระหว่างปลายหัววัดและตัวหัววัด สายเคเบิลของหัววัดมีดีไซน์ CableLoc* ที่จดสิทธิบัตรแล้ว ซึ่งให้แรงดึง 330 N (75 lbf) เพื่อยึดสายหัววัดและปลายหัววัดให้แน่นยิ่งขึ้น นอกจากนี้ คุณยังสามารถสั่งซื้อหัววัดและสายต่อ 3300 XL 8 มม. พร้อมตัวเลือกสายเคเบิล FluidLoc* ซึ่งเป็นอุปกรณ์เสริมได้ ตัวเลือกนี้ช่วยป้องกันน้ำมันและของเหลวอื่นๆ รั่วไหลออกจากเครื่องจักรผ่านภายในสายเคเบิล

ระบบทรานสดิวเซอร์

ระบบทรานสดิวเซอร์ระยะใกล้ 3300 ประกอบด้วย:

• หัววัด 3300 XL 8 มม. หรือหัววัด 3300 5 มม.
• สายต่อ 3300 XL
• เซ็นเซอร์ Proximitor 3300

ระบบให้แรงดันไฟฟ้าเอาต์พุตโดยตรงตามสัดส่วนกับระยะห่างระหว่างปลายหัววัดและพื้นผิวตัวนำที่สังเกตได้ สามารถวัดได้ทั้งแบบคงที่ (ตำแหน่ง) และแบบไดนามิก (การสั่นสะเทือน) และส่วนใหญ่ใช้สำหรับการวัดการสั่นสะเทือนและตำแหน่งบนเครื่องจักรที่ใช้แบริ่งฟิล์มของเหลว รวมถึงการวัด Keyphasor และความเร็ว

ระบบให้เอาต์พุตสัญญาณที่แม่นยำและเสถียรในช่วงอุณหภูมิกว้าง ระบบทรานสดิวเซอร์ระยะใกล้ 3300 ทั้งหมดบรรลุประสิทธิภาพในระดับนี้ ในขณะที่อนุญาตให้เปลี่ยนหัววัด สายต่อ และเซ็นเซอร์ Proximitor ได้อย่างสมบูรณ์โดยไม่จำเป็นต้องจับคู่ส่วนประกอบแต่ละชิ้นหรือการสอบเทียบม้านั่ง

ข้อมูลการสั่งซื้อสำหรับหัววัด

หัววัดระยะใกล้ 3300 XL 8 มม.:

330101 หัววัด 3300 XL 8 มม., เกลียว 3/8-24 UNF, ไม่มีเกราะ2

330102 หัววัด 3300 XL 8 มม., เกลียว 3/8-24 UNF, พร้อมเกราะ2

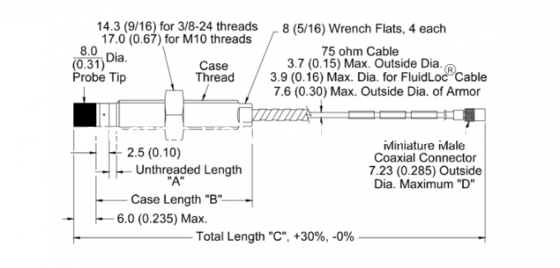

หมายเลขชิ้นส่วน-AXX-BXX-CXX-DXX-EXX

A: ตัวเลือกความยาวแบบไม่มีเกลียว

หมายเหตุ: ความยาวแบบไม่มีเกลียวต้องสั้นกว่าความยาวของตัวเรือนอย่างน้อย 0.8 นิ้ว

สั่งซื้อเป็นช่วง 0.1 นิ้ว การกำหนดค่าความยาว: ความยาวแบบไม่มีเกลียวยาวสูงสุด: 8.8 นิ้ว ความยาวแบบไม่มีเกลียวต่ำสุด: 0.0 นิ้ว ตัวอย่าง: 0 4= 0.4 นิ้ว

B: ตัวเลือกความยาวตัวเรือนโดยรวม

สั่งซื้อเป็นช่วง 0.1 นิ้ว การกำหนดค่าความยาวแบบมีเกลียว: ความยาวตัวเรือนสูงสุด: 9.6 นิ้ว ความยาวตัวเรือนต่ำสุด: 0.8 นิ้ว ตัวอย่าง: 2 4 = 2.4 นิ้ว

C: ตัวเลือกความยาวรวม

05 0.5 เมตร (1.6 ฟุต)
10 1.0 เมตร (3.3 ฟุต)
15 1.5 เมตร (4.9 ฟุต)
20 2.0 เมตร (6.6 ฟุต)
30 3.0 เมตร (9.8 ฟุต)
50 5.0 เมตร (16.4 ฟุต)
90 9.0 เมตร (29.5 ฟุต)

หมายเหตุ:

ตัวเลือกความยาว 3 เมตรใช้ได้เฉพาะกับหัววัด 330101 เท่านั้น และออกแบบมาเพื่อใช้กับเซ็นเซอร์ Proximitor 9 เมตรเท่านั้น

หัววัด 5 เมตรออกแบบมาเพื่อใช้กับเซ็นเซอร์ Proximitor 5 เมตรเท่านั้น

D: ตัวเลือกขั้วต่อและประเภทสายเคเบิล

01 ขั้วต่อ ClickLoc โคแอกเซียลขนาดเล็กพร้อมตัวป้องกันขั้วต่อ, สายเคเบิลมาตรฐาน
02 ขั้วต่อ ClickLoc โคแอกเซียลขนาดเล็ก, สายเคเบิลมาตรฐาน
11 ขั้วต่อ ClickLoc โคแอกเซียลขนาดเล็กพร้อมตัวป้องกันขั้วต่อ, สายเคเบิล FluidLoc
12 ขั้วต่อ ClickLoc โคแอกเซียลขนาดเล็ก, สายเคเบิล FluidLoc

E: ตัวเลือกการอนุมัติหน่วยงาน

00 ไม่จำเป็น
05 การอนุมัติ CSA, ATEX, IECEx
