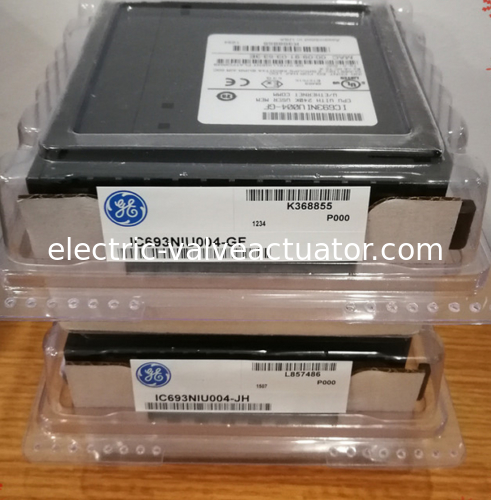

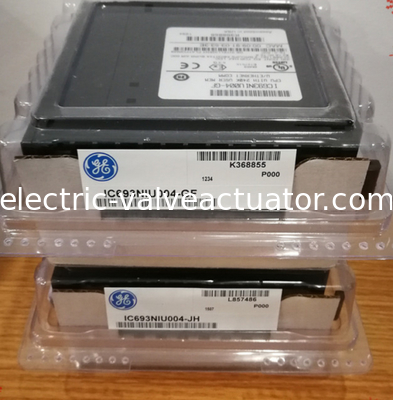

GE เจเนอรัล อิเล็กทริก IC693NIU004 แฟนัค 90-30 ซีรีส์ อีเธอร์เน็ต เน็ตเวิร์ค อินเทอร์เฟซ ยูนิต

GE General Electric IC693NIU004 Fanuc 90-30 series Ethernet Network Interface Unit

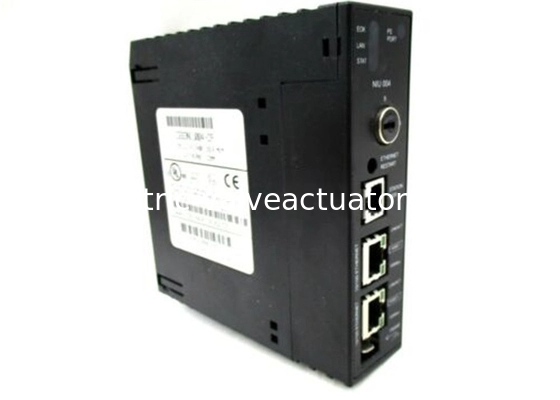

The IC693NIU004 คือ GE Fanuc 90-30 series Ethernet Network Interface Unit. อุปกรณ์นี้ทำงานเป็นสถานี Ethernet Global Data (EGD) แลกเปลี่ยนข้อมูลอินพุตและเอาต์พุต สถานะ และข้อมูลควบคุมผ่านเครือข่าย อุปกรณ์นี้มาพร้อมกับไฟ LED 8 ดวง ปุ่มรีสตาร์ทอีเธอร์เน็ต ตัวเชื่อมต่อ 3 พอร์ต และแท็บเชื่อมต่อสายดินแบบมีฉนวน สามารถดูป้ายที่อยู่ Mac ได้ที่ด้านนอกของโมดูล IC693NIU004 ENUI มาพร้อมกับ ไฟ LED 8 ดวง The EOK, LAN, STAT และพอร์ต PS บ่งบอกถึงสถานะของโมดูล The ไฟ LED อีกสี่ดวงเชื่อมต่อกับพอร์ต RJ-45 สองพอร์ต. ไฟ LED ของแหล่งจ่ายไฟไม่เกี่ยวข้องกับพอร์ตอีเธอร์เน็ต แต่บ่งบอกถึงการมีอยู่ของการรับส่งข้อมูลผ่านพอร์ตอนุกรมของแหล่งจ่ายไฟของโมดูล ไฟ LED EOK, LAN และ STAT สามารถเปิด/ปิด กะพริบช้า หรือกะพริบเร็ว สิ่งเหล่านี้บ่งบอกถึงสถานะของอินเทอร์เฟซอีเธอร์เน็ต การรับส่งข้อมูลที่พอร์ตอีเธอร์เน็ต (ไฟ LED LAN) และมีเหตุการณ์ข้อยกเว้นเกิดขึ้น พอร์ต RJ-45 แต่ละพอร์ตมาพร้อมกับไฟ LED 2 ดวง เช่นเดียวกับที่คุณพบในพอร์ต RJ-45 ของ PC ไฟ LED ที่มีป้ายกำกับว่า LINK/ACT จะติดเมื่อมีการเชื่อมต่อทางกายภาพและกะพริบเมื่อตรวจพบการรับส่งข้อมูลที่พอร์ตนั้น ตัวบ่งชี้อื่นที่มีป้ายกำกับว่า 100Mbps จะติดเพื่อระบุว่าการเชื่อมต่อนั้นเป็น 100Mbps

รายละเอียดโดยย่อ

ผลิตภัณฑ์ที่เหนือกว่าอื่นๆ

ปุ่มรีสตาร์ทอีเธอร์เน็ตมี 2 ฟังก์ชัน: ดำเนินการทดสอบ LED และรีสตาร์ท การกดปุ่มรีสตาร์ทอีเธอร์เน็ตจะมีผลกระทบต่อการขัดจังหวะการสื่อสารอีเธอร์เน็ต ซึ่งรวมถึงการสื่อสารกับอุปกรณ์อื่นๆ ที่เชื่อมต่อกับสวิตช์แบบฝังตัว เมื่อกดปุ่มรีสตาร์ทอีเธอร์เน็ต ไฟ LED 7 ดวงจะติดพร้อมกัน ควรตรวจสอบให้แน่ใจว่าไฟ LED ดับและติด อินเทอร์เฟซจะทำการรีสตาร์ท จากนั้นการวินิจฉัยพลังงานจะทำงานและซอฟต์แวร์ของอินเทอร์เฟซจะถูกรีสตาร์ทเป็นสถานะการทำงาน

พอร์ต RS-232, 6 พิน, RJ-11 ใช้สำหรับเชื่อมต่อเทอร์มินัลหรืออีมูเลเตอร์เทอร์มินัลเพื่อเข้าถึงซอฟต์แวร์ตัวจัดการสถานีบนอินเทอร์เฟซอีเธอร์เน็ต คุณสมบัติ Station Manager ใช้สำหรับการทดสอบและการแก้ไขปัญหาการสื่อสารอีเธอร์เน็ต อย่างไรก็ตาม การใช้งานเป็นทางเลือก ใช้สายเคเบิล IC693CBL316A สำหรับเชื่อมต่อเทอร์มินัล อีมูเลเตอร์ หรือตัวโหลดซอฟต์แวร์เข้ากับอีเธอร์เน็ต ผู้ใช้สามารถค้นหาพอร์ตอีเธอร์เน็ต RJ-45 2 พอร์ตบน NIU อาจเชื่อมต่อพอร์ตหนึ่งหรือทั้งสองพอร์ตกับอุปกรณ์อีเธอร์เน็ตอื่นๆ พอร์ตแต่ละพอร์ตจะตรวจจับอัตราข้อมูล (10Mbps หรือ 100Mbps) แบบดูเพล็กซ์ครึ่งหนึ่งหรือแบบเต็มรูปแบบ และการจัดเรียงสายเคเบิลโดยอัตโนมัติ: แบบตรงหรือแบบไขว้ สายเคเบิลที่ใช้เชื่อมต่อกับ ENUI อาจเป็นแบบมีฉนวนหรือไม่มีฉนวน แบบตรงหรือแบบไขว้ ควรสังเกตว่าไม่ควรเชื่อมต่อพอร์ตอีเธอร์เน็ตสองพอร์ตเข้ากับอุปกรณ์เดียวกัน เนื่องจากจะนำไปสู่การทำซ้ำของแพ็กเก็ต ก่อนที่จะใช้ Ethernet NIU บนเครือข่าย จะต้องกำหนดค่าโดยใช้ ซอฟต์แวร์ CIMPLICITY Machine Edition Logic Developer สิ่งนี้ใช้สำหรับ:

• การกำหนดที่อยู่ IP ให้กับ ENUI
• การกำหนดมาสก์ซับเน็ต เกตเวย์เริ่มต้น และที่อยู่เซิร์ฟเวอร์ชื่อ
• การตั้งค่าการส่งข้อความ Ethernet Global Data Exchange ระหว่าง ENIU และตัวควบคุม

การติดตั้ง Ethernet NIU ใน CPU Baseplate

• ตรวจสอบให้แน่ใจว่าปิดไฟของ baseplate
• จัดตำแหน่งโมดูลให้ตรงกับสล็อต 1 และตัวเชื่อมต่อ เอียงโมดูลขึ้นเพื่อให้ขอเกี่ยวด้านหลังด้านบนของโมดูลเข้ากับสล็อตบน baseplate
• แกว่งโมดูลลงจนกว่าตัวเชื่อมต่อจะประกบกันและคันล็อคที่ด้านล่างของโมดูลจะเข้าที่ โดยมีส่วนร่วมกับรอยบากของ baseplate
• ตรวจสอบโมดูลเพื่อให้แน่ใจว่าติดตั้งอย่างถูกต้อง
• เชื่อมต่อพอร์ตอีเธอร์เน็ตหนึ่งพอร์ตหรือทั้งสองพอร์ตบนอินเทอร์เฟซอีเธอร์เน็ตเข้ากับเครือข่าย
