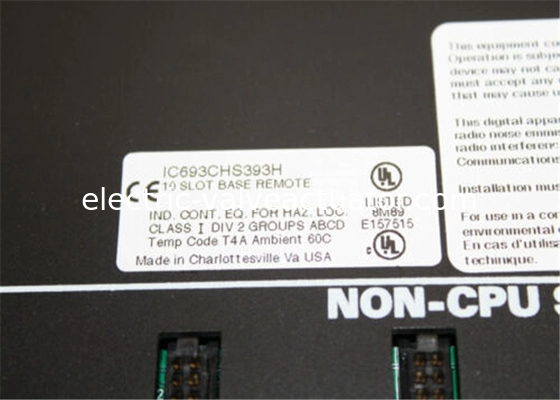

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI การรับประกัน 1 ปี

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION รับประกันหนึ่งปี

รายละเอียดโดยย่อ

1. ยี่ห้อ :GE
2. รุ่น :IC693CHS393F
3. แหล่งกำเนิดสินค้า : สหรัฐอเมริกา

ผลิตภัณฑ์ที่เหนือกว่าอื่นๆ

ต้องไม่มีสายเคเบิลเกิน 700 ฟุตที่เชื่อมต่อแผ่นฐานทั้งหมดในระบบที่ใช้แผ่นฐานระยะไกล แผ่นฐานระยะไกลไม่สามารถทำงานได้ด้วยตัวเอง ต้องเชื่อมต่อกับระบบที่มี CPU CPU สามารถอยู่ใน PLC หรือในคอมพิวเตอร์ส่วนบุคคลที่ติดตั้ง Personal Computer Interface Card (ดูบทที่ 11) ความสามารถในการควบคุมระยะไกลอำนวยความสะดวกโดยการแยกในตัวของแผ่นฐานระยะไกลระหว่างแหล่งจ่ายไฟตรรกะ +5 โวลต์ที่ใช้โดยโมดูล I/O ที่อยู่ในแผ่นฐานระยะไกลและแหล่งจ่ายไฟสำหรับวงจรเชื่อมต่อที่เกี่ยวข้องกับ I/O Bus Expansion Interface การแยกช่วยป้องกันปัญหาที่เกี่ยวข้องกับสภาวะพื้นดินที่ไม่สมดุล จำนวนสูงสุดของแผ่นฐานระยะไกลที่อนุญาตต่อระบบขึ้นอยู่กับประเภทของ CPU ที่ใช้ สำหรับ CPU 331, 340 และ 341 สูงสุดคือ 4 สำหรับ CPU หมายเลข 350 ขึ้นไป สูงสุดคือ 7 แผ่นฐานระยะไกลแต่ละแผ่นมีขั้วต่อ Expansion D-type ตัวเมีย 25 พินติดตั้งที่ปลายด้านขวาสำหรับการเชื่อมต่อกับแผ่นฐานอื่นๆ แผ่นฐานระยะไกลมีสองขนาด 5 ช่อง (IC693CHS398) และ 10 ช่อง (IC693CHS392) แบ็คเพลนระยะไกลไม่รองรับโมดูลตัวเลือกอัจฉริยะต่อไปนี้: PCM, ADC, BEM330 และ CMM โมดูลเหล่านี้ต้องติดตั้งในแผ่นฐาน CPU โมดูล I/O และตัวเลือกอื่นๆ ทั้งหมดสามารถติดตั้งได้ในแผ่นฐานประเภทใดก็ได้ แผ่นฐานระยะไกลมีขนาดทางกายภาพเท่ากัน ใช้แหล่งจ่ายไฟประเภทเดียวกัน และรองรับโมดูล I/O และตัวเลือกเดียวกันกับแผ่นฐาน Expansion แผ่นฐานระยะไกลแต่ละแผ่นมีสวิตช์ DIP เลือกหมายเลขแร็ค

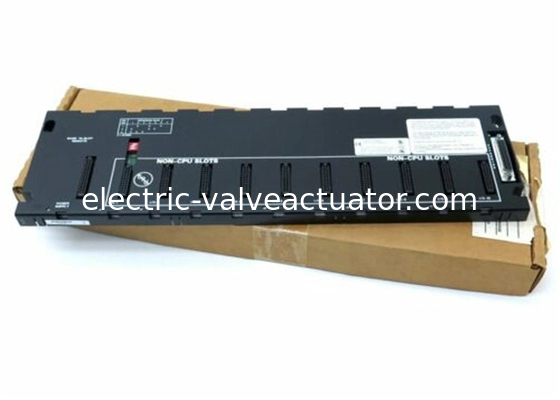

GE Fanuc IC693CHS393 เป็นแผ่นฐานระยะไกล 10 ช่องส่วนประกอบนี้ออกแบบมาสำหรับระบบ GE Series 90-30 PLC เมื่อใช้งานแอปพลิเคชันใดๆ ผู้ใช้ควรทราบสิ่งต่างๆ สองสามอย่างเกี่ยวกับหน่วยนี้ประการแรก ในระบบใดๆ ที่ใช้แผ่นฐานระยะไกลจำนวนสายเคเบิลทั้งหมดที่เชื่อมต่อแผ่นฐานทั้งหมดต้องน้อยกว่า 700 ฟุตนอกจากนี้ แผ่นฐานระยะไกลไม่สามารถเป็นหน่วยแบบสแตนด์อโลนได้ แต่ต้องเชื่อมต่อกับระบบที่มี CPU CPU นี้อาจอยู่ในตัวควบคุมตรรกะแบบตั้งโปรแกรมได้ (PLC) หรือในพีซี อย่างไรก็ตาม พีซีต้องติดตั้ง Personal Computer Interface Card

แผ่นฐานระยะไกลมีการแยกในตัวสิ่งนี้อยู่ระหว่างแหล่งจ่ายไฟตรรกะ +5 โวลต์ที่ใช้โดยโมดูล I/O ที่อยู่ในแผ่นฐานระยะไกลและแหล่งจ่ายไฟสำหรับวงจรเชื่อมต่อ ซึ่งเกี่ยวข้องกับ I/O Bus Expansion Interfaceสภาวะพื้นดินที่ไม่สมดุลอาจนำไปสู่ปัญหา ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องมีการแยกเพื่อต่อต้านปัญหาเหล่านี้ ประเภทของ CPU ในระบบจะกำหนดจำนวนแผ่นฐานระยะไกลที่สามารถใช้ได้ สูงสุดคือ 4 สำหรับ CPU 331, 340 และ 341 สำหรับ CPU ทั้งหมดที่มีหมายเลข 350 ขึ้นไป จำนวนสูงสุดที่สามารถใช้ได้คือ 7





มีโมดูลตัวเลือกอัจฉริยะสองสามตัวที่ไม่รองรับโดยแบ็คเพลนระยะไกล - PCM, CMM, ADC และ BEM330 ในการใช้โมดูลเหล่านี้ ผู้ใช้ต้องติดตั้งในแผ่นฐาน CPUโมดูล I/O และโมดูลตัวเลือกอื่นๆ ทั้งหมดสามารถติดตั้งได้ในแผ่นฐานประเภทใดก็ได้ คล้ายกับแผ่นฐาน Expansion แผ่นฐานระยะไกลใช้แหล่งจ่ายไฟประเภทเดียวกันและรองรับโมดูล I/O และโมดูลตัวเลือกเดียวกัน นอกจากนี้ยังมีขนาดทางกายภาพเท่ากันที่ปลายด้านขวาของแผ่นฐานระยะไกลแต่ละแผ่นมีขั้วต่อ Expansion D-type ตัวเมีย 25 พินสิ่งนี้ใช้สำหรับการเชื่อมต่อกับแผ่นฐานอื่นๆ แผ่นฐานระยะไกลแต่ละแผ่นยังมีสวิตช์ DIP เลือกหมายเลขแร็ค
