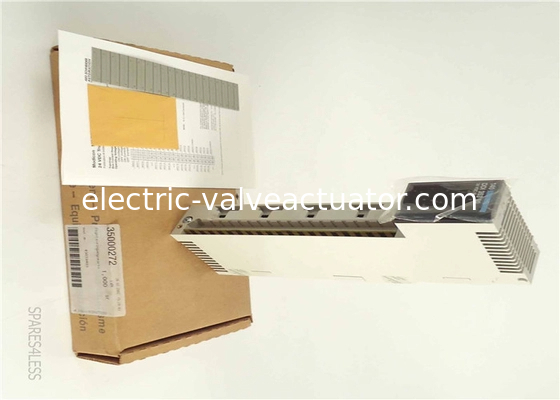

140DDI35300 เครื่องควบคุมเครื่องเขียนโปรแกรม

PLC Programmable Logic Controller 140DDI35300 Schneider Electric Eingangsmodul TSX Quantum

เสริม
กลุ่มช่องสัญญาณ 4
อินพุตลอจิก Positive (sink)
แรงดันไฟฟ้าอินพุตแบบแยก24 V DC
ขีดจำกัดแรงดันไฟฟ้าอินพุต 19.2...30 V
สถานะแรงดันไฟฟ้า1 รับประกัน 15...30 V DC
สถานะแรงดันไฟฟ้า 0 รับประกัน -3...5 V DC
สถานะกระแสไฟ 1 รับประกัน >= 2 mA ที่ Us = 5.5 V และ Uin = 0 V
สถานะกระแสไฟ 0 รับประกัน <= 0.5 mA
ข้อกำหนดการระบุตำแหน่ง 2 คำอินพุต
อิมพีแดนซ์อินพุต 2500 โอห์ม
กระแสไฟรั่ว200 mA ที่ Us = 5.5 V และ Uin = 4 V
อินพุตสูงสุดสัมบูรณ์ 56 V ในช่วงพัลส์ลดลง 1.3 ms
30 V ต่อเนื่อง
เวลาตอบสนอง<= 1 ms จากสถานะ 1 เป็นสถานะ 0
<= 1 ms จากสถานะ 0 เป็นสถานะ 1
ประเภทการป้องกัน การป้องกันอินพุตโดยจำกัดตัวต้านทาน
การกระจายพลังงาน 1.7 W + (0.36 x จำนวนจุดที่เปิด)
การแยกกลุ่มและบัส 1780 Vrms เป็นเวลา 1 นาที
การแยกกลุ่ม 500 Vrms เป็นเวลา 1 นาที
สัญญาณในพื้นที่ 32 LEDs สถานะอินพุตสีเขียว
1 LED สีแดงตรวจพบข้อผิดพลาดภายนอก (F)
1 LED สีเขียวมีการสื่อสารบัส (Active)
เครื่องหมาย CE
ข้อกำหนดกระแสไฟบัส330 mA
รูปแบบโมดูล มาตรฐาน
น้ำหนักผลิตภัณฑ์ 0.3 กก.

สภาพแวดล้อม
มาตรฐาน CSA C22.2 No 142 UL 508
การรับรองผลิตภัณฑ์ ABS
BV
C-Tick
DNV
GOST
RINA
RMRS
ความต้านทานต่อการปล่อยไฟฟ้าสถิต 8 kV ในอากาศตาม IEC 801-2
4 kV สัมผัสตาม IEC 801-2
ความต้านทานต่อสนามแม่เหล็กไฟฟ้า10 V/m 80...2000 MHz ตาม IEC 801-3
อุณหภูมิอากาศโดยรอบสำหรับการทำงาน 0...60 °C
อุณหภูมิอากาศโดยรอบสำหรับการจัดเก็บ -40...85 °C
ความชื้นสัมพัทธ์95 % โดยไม่มีการควบแน่น
ระดับความสูงในการทำงาน <= 5000 m

ข้อเสนอความยั่งยืน
สถานะข้อเสนอที่ยั่งยืนผลิตภัณฑ์ Green Premium
RoHS สอดคล้อง - ตั้งแต่ 0846 - คำประกาศความสอดคล้องของ Schneider Electric
REACh การอ้างอิงที่ไม่มี SVHC เหนือเกณฑ์
โปรไฟล์สิ่งแวดล้อมของผลิตภัณฑ์ มีให้ดาวน์โหลดสิ่งแวดล้อมของผลิตภัณฑ์
คำแนะนำการสิ้นสุดอายุการใช้งานผลิตภัณฑ์ ไม่จำเป็นต้องดำเนินการรีไซเคิลเฉพาะ
