TVH-E20GNPM TOPWORX เอเมอร์สัน วาล์วจอในแฮร์ดโคทอะลูมิเนียม anodized หรือ 316 เหล็กไร้ขัด

TVH-E20GNPM TOPWORX Emerson ในแฮร์ดโคท อลูมิเนียม anodized หรือ 316 สแตนเลส


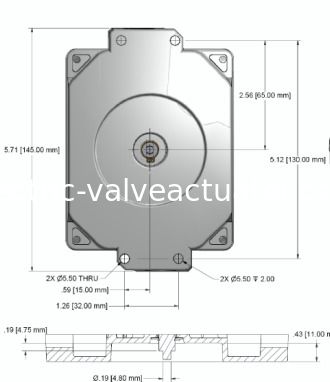

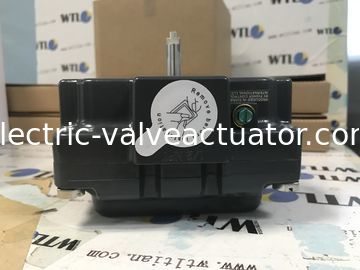

รุ่น TVH
ฐานและฝาเหล็กไร้ขัด รถบัส/เซ็นเซอร์ (2) P&F NJ2-V3-N
การจัดเรียงพื้นที่ ชั้นประเภทที่ 1 ดิวิชั่น 1 กลุ่ม A,B,C&D กลุ่ม II ดิวิชั่น 1 กลุ่ม E,F&G IP67, 4, 4X Ex ia IIC T4
จอแสดงภาพ 90° เขียว เปิด / แดงปิด
ชาฟต์ NAMUR, 304 สแตนเลส
ช่องโอน (2) 1/2 NPT
O-ring สีซิลิโคน อุณหภูมิ -20°C ถึง 40°C
การติดตั้งบนเครื่องขับเคลื่อน

การตั้งทิศทาง, ปกติและการกระทํากลับ

การทํางานปกติเต็มตามทิศทางนาฬิกาเมื่อวาล์วกระบวนการถูกปิดและตรงข้ามทิศทางนาฬิกาเมื่อวาล์วกระบวนการถูกเปิดการกระทํากลับเป็นเต็มตามทิศทางนาฬิกาเมื่อวาล์วกระบวนการเปิดและตรงข้ามทิศทางนาฬิกาเมื่อวาล์วกระบวนการปิด.

กลมชุดโครงการ 90 ° จัดการเพื่อรองรับการจัดวางการติดตั้งใด ๆ และสามารถปรับขึ้นถึง 9 ° ออกจากแกนหากจําเป็นกลุมตัวชี้วัด 45 องศา สามารถรองรับการใช้งานที่ทํางานปกติเท่านั้นที่ติดตั้งขนาน ± 9 องศา. ติดต่อผู้จําหน่ายท้องถิ่นหรือตัวแทนโรงงานของคุณสําหรับ 45 ° การกระทํากลับหรือการติดตั้งที่ตั้งตรง

ภาพด้านซ้ายแสดงหน่วย TopWorx TM ติดตั้งขนานกับวาล์วกระบวนการในตําแหน่งปิด ลูกศรสีเขียวที่ด้านบนแสดงทิศทางการเดินทางที่ปกติในการเปิดวาล์วนี่คือแนวโน้มมาตรฐาน และถ้าไม่กําหนดอย่างอื่น,หน่วยของคุณจะตั้งค่าโรงงานในการทํางานในรูปแบบนี้

ภาพด้านขวาแสดง TopWorx TM ติดตั้งตั้งตรงกับวาล์วกระบวนการในตําแหน่งที่ปิด. ลูกศรสีเขียวด้านบนแสดงทิศทางการเดินทางที่ปกติในการเปิดวาล์ว


การติดตั้ง

TopWorxTM มีชุดติดตั้งบราคเก็ตมากมาย ทั้งแบบหมุนและแบบเส้นตรง ที่มีให้บริการเพื่อตอบสนองการใช้งานเฉพาะของคุณ ติดต่อผู้จําหน่ายท้องถิ่นหรือตัวแทนโรงงานของคุณเพื่อข้อมูลการสั่งซื้อภาพด้านล่างแสดงการติดตั้ง NAMUR ตรงบนวาล์วหมุนสี่ดูเอกสารชุดการติดตั้งของคุณสําหรับคําแนะนําการติดตั้งเฉพาะ

การเก็บรักษา

จนกระทั่งท่อ, ช่องปิดท่อ, และการเชื่อมต่อท่าพานวาลล์สปูลที่เหมาะสมใด ๆ ถูกติดตั้งอย่างถูกต้อง, หน่วย TopWorx TM จะไม่สนับสนุนการจัดอันดับ IP / NEMA ของมันให้แน่ใจว่ามันถูกเก็บไว้ในสภาพแวดล้อมแห้งที่มีความชื้นสัมพันธ์ระหว่าง 10%-95% และอุณหภูมิระหว่าง -40oF (-40oC) ถึง 160oF (71oC)เมื่อติดตั้งอย่างถูกต้อง ระยะอุณหภูมิที่ระบุบนป้ายชื่อจะแทนที่ระยะอุณหภูมิในการเก็บรักษานี้
