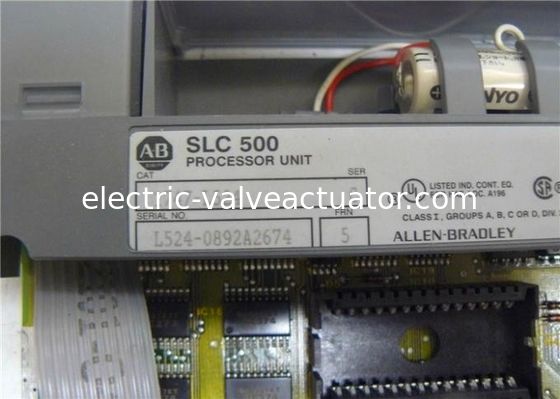

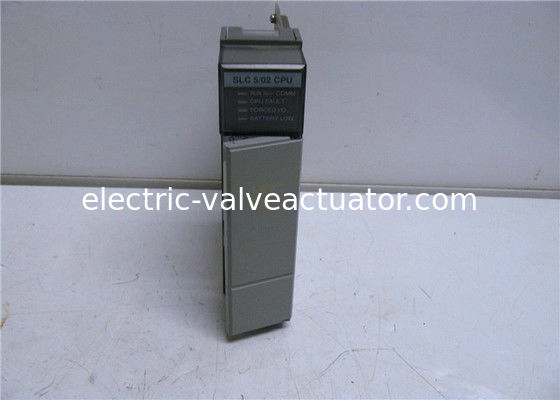

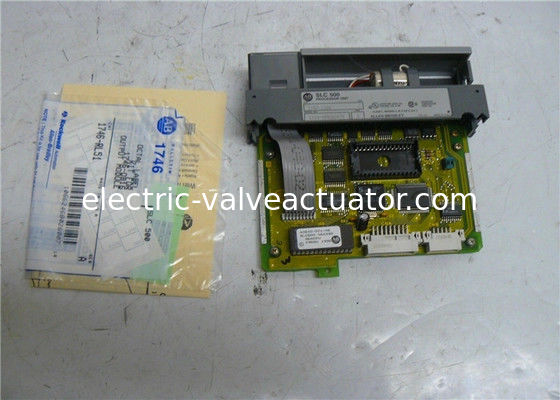

โมดูลประมวลผล Allen Bradley 1747-L524 Series C สำหรับระบบควบคุม SLC 500

เกี่ยวกับ 1747-L524:

AB 1747-L524 เป็นโปรเซสเซอร์ SLC 500 เรียกอีกว่า เครื่องควบคุม SLC 5/02เครื่องประมวลผลนี้มีความจําสูงสุด 4000 โมดูลสําหรับคําสั่ง และสูงสุด 4096 โมดูลสําหรับการเข้าและการออกแบบแยก. คุณสามารถใช้โมดูลมากกว่า 60 ประเภท เช่น โมดูลอนาล็อก, ดิจิตอล และ โมดูลสแกนเนอร์ สําหรับโปรเซสเซอร์นี้. อย่างไรก็ตาม, โมดูลนี้ไม่เข้ากับโมดูล 1746-BLM และ 1746-MPMการติดตั้งโมดูลสแกนเนอร์กับโปรเซสเซอร์นี้จะให้คุณเพิ่ม DeviceNet, ControlNet และ Universal Remote I/O ให้กับระบบ นอกจากนี้ยังเพิ่มคําสั่งเพิ่มเติมอีก 19 คําสั่ง อีกด้วย โปรเซสเซอร์นี้ยังมีสูงสุด 480 local Analog I/O และ chassis / slot ท้องถิ่นสูงสุด 3/30.หมายเหตุว่าไม่มีการเก็บข้อมูลเพิ่มเติมสามารถติดตั้งกับโปรเซสเซอร์นี้. อย่างไรก็ตาม, คุณสามารถใช้โมดูล EEPROM แบบเลือกได้. โมดูลความจําเหล่านี้ทําให้คุณสามารถบันทึกเนื้อหาของ RAM ของโปรเซสเซอร์และล็อดข้อมูลที่บันทึกไว้ในความจํา EEPROM ไปยัง RAM ของโปรเซสเซอร์.ท่าทางการสื่อสาร DH-485 ที่มีพร้อมกับโปรเซสเซอร์นี้ตั้งเพื่อรับและเริ่มต้นคําสั่ง แต่มันต้องการ 1747-PIC หากคุณจะเชื่อมต่อท่าทางการประกอบการ.

ตัวชี้ระดับสถานะมีให้กับโปรเซสเซอร์นี้ โปรเซสเซอร์ 1747-L524 สามารถมีคําสั่งการเขียนโปรแกรม 71 และสามารถตั้งค่าโดยใช้ RSLogix 500, PLC-500 A.I Series, HHT,และโปรแกรม APSมันยังมีแบตเตอรี่ที่สามารถเปลี่ยนได้โดยผู้ใช้งาน ซึ่งประมาณการว่าใช้งานได้โดยเฉลี่ย 2 ปีสามารถติดตั้งได้โดยใช้ชัสซี่ และมีช่องปิดแบบเปิด. มันมีปัจจุบันสูงสุด 0.9 A ที่ 5 โวลต์ DC และขั้นต่ํา Watt และทั้งหมด Watt ของทั้ง 1.75 ของแต่ละ. เวลาสแกนโปรแกรมของโปรเซสเซอร์คือ 4.8 มิลลิวินาที / K และเวลาสแกน I / O คือ 1.6 มิลลิวินาที. การดําเนินงานของบิตคือ 2.4 μs. โปรเซสเซอร์นี้ยังมีภาระปัจจุบันด้านหลัง 350 mA ที่ 5 โวลต์ DC และ 105 mA ที่ 24 โวลต์ DC. ขึ้นอยู่กับภาระของปัสดุพลังงานระยะเวลาการรอสแกนโปรแกรมหลังจากการสูญเสียพลังงานคือจาก 20 มิลลิสekunth ถึง 3 วินาที. อุณหภูมิในการทํางานของโปรเซสเซอร์นี้มีความยาวระหว่าง 0 ถึง 60 องศาเซลเซียส และอุณหภูมิในการเก็บของคือ -40 ถึง 85 องศาเซลเซียส.015 นิ้วความยืดหยุ่นสูงสุดที่สูงสุดที่ 5 ถึง 57 Hertz และ 2ความเร่ง 0.5 G ในระดับ 57 ถึง 2000 Hertz นอกจากนี้ยังมีแรงกระแทกในการทํางาน 30 G และมีความชื้นสัมพันธ์ที่ไม่ชื้นของ 5 ถึง 95%

รายละเอียดเทคนิค:
