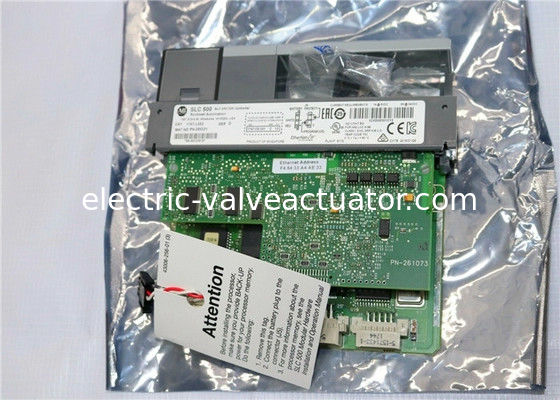

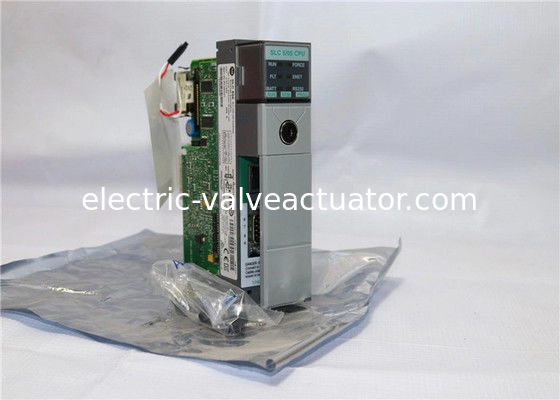

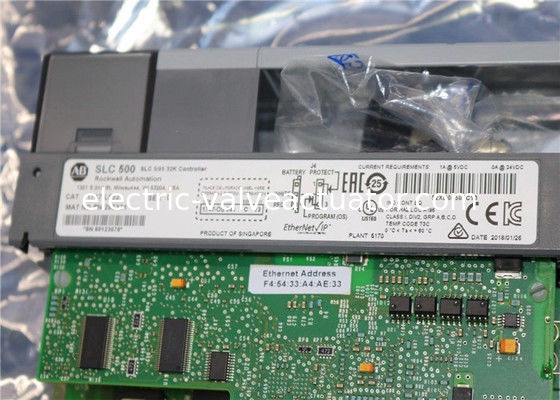

AB 1747-L552 SLC 500 SLC 5/05 โปรเซสเซอร์ เอมโมรี่ 32K Ethernet และพอร์ตสื่อสาร RS-232

เกี่ยวกับ 1747-L552:

The AB 1747-L552 เป็นโปรเซสเซอร์แบบโมดูลาร์ SLC 500 โมดูลนี้มี หน่วยความจำผู้ใช้สูงสุด 32K คำ โดยมี 28K คำสำหรับข้อมูลหรือโปรแกรม และ 4K คำ สำหรับข้อมูลเท่านั้น โปรเซสเซอร์ยังมีจำนวน I/O สูงสุดสัมบูรณ์ที่ 4096 แต่ละรายการ, สำหรับ ทั้งอินพุตและเอาต์พุต นอกจากนี้ยังมีอนาล็อกในพื้นที่สูงสุด 480 คำสั่งการเขียนโปรแกรมหนึ่งร้อยเจ็ดรายการ รวมถึงแชสซีสามตัวและสล็อตสามสิบช่อง มีให้ใช้งานกับโปรเซสเซอร์นี้ หน่วยนี้มีกระแสไฟสูงสุด 1A ที่ 5 โวลต์ DC และ 0A ที่ 24 โวลต์ DC มาพร้อมกับ เวลาสแกนโปรแกรมทั่วไป 0.9 มิลลิวินาที/K, เวลาสแกน I/O 0.225 มิลลิวินาที และการดำเนินการบิต XIC 0.37 โอห์ม ขึ้นอยู่กับการโหลดแหล่งจ่ายไฟ โปรเซสเซอร์นี้มีเวลาพักการสแกนโปรแกรม 20 มิลลิวินาทีถึง 3 วินาทีหลังจากสูญเสียพลังงาน มีการสั่นสะเทือนในการทำงาน 0.015 นิ้ว การกระจัดสูงสุดจากยอดถึงยอดที่ 5 ถึง 57 เฮิรตซ์ และความเร่ง 2.5G ที่ 57 ถึง 2000 เฮิรตซ์ โปรเซสเซอร์นี้ยังมีการกระแทกในการทำงาน 30G และความชื้นสัมพัทธ์ที่ไม่ควบแน่น 5 ถึง 95% ช่วงอุณหภูมิในการทำงานของโปรเซสเซอร์นี้คือ 0 ถึง 60 องศาเซลเซียส และช่วงอุณหภูมิในการจัดเก็บคือ -40 ถึง 85 องศาเซลเซียส

โมดูลหน่วยความจำที่เข้ากันได้เพียงอย่างเดียวสำหรับโปรเซสเซอร์นี้คือ M13 สำหรับ Series C OS501 หรือเฟิร์มแวร์เวอร์ชันที่สูงกว่า ต้องปิดเครื่องเมื่อเพิ่มหรือถอดโมดูล ไฟ LED แสดงสถานะมีให้สำหรับโปรเซสเซอร์นี้ และสิ่งเหล่านี้ช่วยให้คุณตรวจสอบสถานะปัจจุบันได้ โปรเซสเซอร์ 1747-L552 มีตัวเครื่องแบบเปิดและติดตั้งผ่านแชสซี โปรเซสเซอร์ทั้งหมดมีขนาด 145 x 35 x 142 มิลลิเมตร การเชื่อมต่อ EtherNet ของโปรเซสเซอร์นี้เปิดใช้งาน BOOTP และรองรับได้ถึง 48 ขาเข้า หรือการเชื่อมต่อขาออก คุณยังสามารถกำหนดค่าโปรเซสเซอร์ด้วยตนเองโดยใช้ซอฟต์แวร์การเขียนโปรแกรม RSLogix 500 นอกเหนือจากคำขอ BOOTP/DHCP โปรดทราบว่าการเชื่อมต่อขาออกสามารถสร้างการเชื่อมต่อได้เพียงครั้งเดียวต่อโหนดปลายทาง คำสั่ง MSG หลายรายการจะใช้การเชื่อมต่อเดียวกันหากใช้โหนดปลายทางเดียวกัน โปรเซสเซอร์นี้ยังมี RS-232 พอร์ตและหน่วยความจำสำรองแบบแฟลช มีแบตเตอรี่ลิเธียมแบบเปลี่ยนได้โดยผู้ใช้ซึ่งมีอายุการใช้งานโดยเฉลี่ยสองปี โปรเซสเซอร์ 1747-L552 มีตัวเก็บประจุและสิ่งนี้ช่วยให้โปรเซสเซอร์ทำงานได้นานอย่างน้อย 30 นาทีโดยใช้ แบตเตอรี่สำรองในขณะที่แบตเตอรี่เองถูกตัดการเชื่อมต่อ ต้องเชื่อมต่อแบตเตอรี่กับโปรเซสเซอร์ภายใน 30 นาทีเพื่อหลีกเลี่ยงการสูญเสียข้อมูลใน RAM

ข้อมูลจำเพาะทางเทคนิค:
