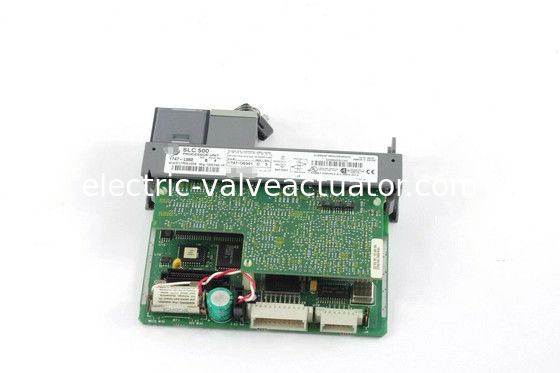

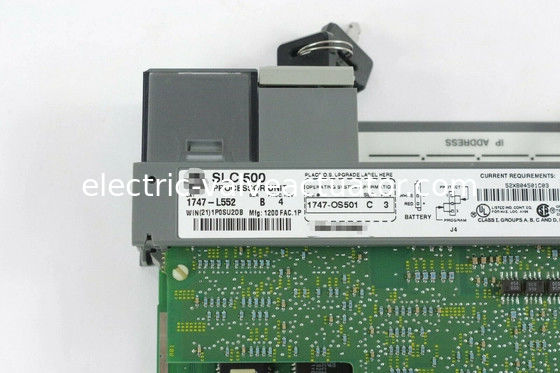

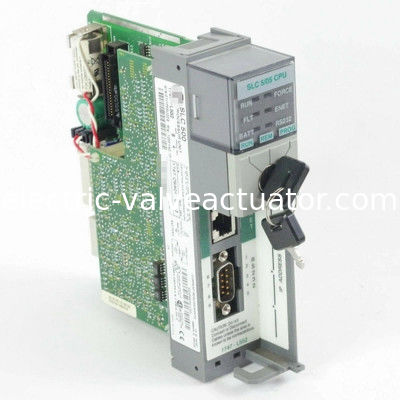

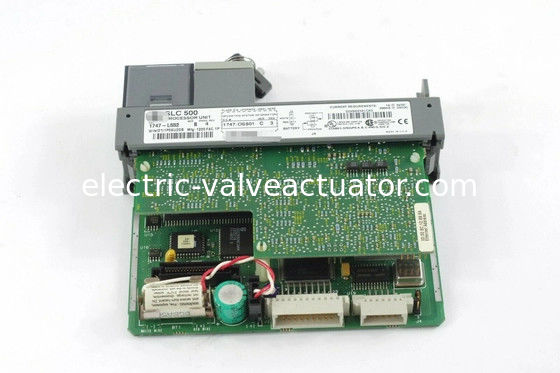

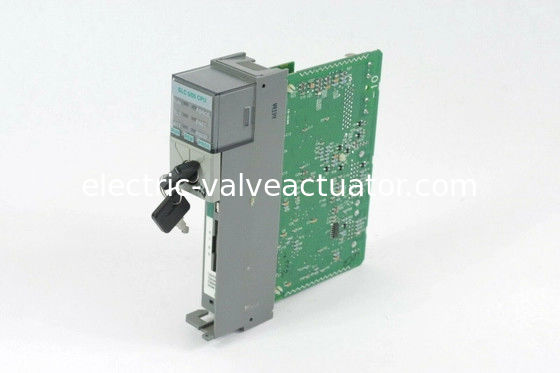

1747-L552 โมดูล PLC ตัวควบคุมหน่วยประมวลผล SLC 500 หน่วยความจำผู้ใช้ 32 K

คําอธิบายของ1747-L552 CPU MODULE 32 K USER MEMORY SLC-5/05 คอนโทรลเลอร์

รายละเอียดรวดเร็ว

• 1747-L552
• CPU MODULE
• 32K USER MEMORY ความจําของผู้ใช้
• SLC-5/05 ผู้ควบคุม
• 32K
• ETHERNET และ RS-232 สื่อสาร
• ความจําผู้ใช้
• LOCAL ANALOG I/O
• เหมือนกับ A1747-L552
• เหมือนกับ E1747-L552
• เหมือนกับ R1747-L552

ประมาณปี 1747-L552

1747-L552 เป็นโปรเซสเซอร์ SLC 500 ที่อยู่ในหมวดย่อยของ SLC 5/05 โปรเซสเซอร์นี้เป็นโปรเซสเซอร์สล็อตเดียวที่เชื่อมต่อโดยตรงกับแผ่นหลังของชัสซี่ SLC 500 ใด ๆโปรเซสเซอร์นี้ถูกบูรณาการกับพอร์ต RS232 สําหรับการสื่อสารแบบ peer-to-peer และการสื่อสาร Ethernet สําหรับการใช้งานในเครือข่ายและการแลกเปลี่ยนข้อมูลพร้อมกัน.

โปรเซสเซอร์นี้เหมาะสําหรับการใช้ในแอปพลิเคชั่นขนาดกลางถึงขนาดใหญ่ โดยเน้นการบูรณาการพื้นที่ระดับเครื่องจักรกับระดับองค์กรโปรเซสเซอร์นี้ยังให้ฟังก์ชันการบูรณาการที่ใช้ได้ สําหรับความต้องการของอินเตอร์เน็ตอุตสาหกรรมของสิ่งของ (IIoT).

ไม่เหมือนกับโปรเซสเซอร์อื่น ๆ ภายใต้แพลตฟอร์ม SLC 500 ความสามารถในการสื่อสารที่จํากัดของโปรเซสเซอร์เหล่านี้รวมถึง DH485, Data Highway Plus (DH +), Remote I / O และ DeviceNet.โปรต็อกอลการสื่อสารเหล่านี้เป็นสิทธิครอบครองและต้องการโมดูลพิเศษหรือ 3rd ปาร์ตี้แปลงและประตูที่จะทําให้การบูรณาการแนวตั้งด้วยเอเธอร์เน็ตที่ฝังไว้ โปรเซสเซอร์นี้พร้อมสําหรับการบูรณาการแบบตั้ง

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

ความจุความจําขนาดใหญ่ของ 1747-L552 มีความจุ IO ความจุ 4096 Input และ Outputs ซึ่งทําให้โปรเซสเซอร์สามารถควบคุมกระบวนการขนาดเล็กหลายกระบวนการหรือกระบวนการขนาดใหญ่เดียวความวิกฤตของระบบต้องพิจารณาเพื่อวางแผนให้ถูกต้องว่ากระบวนการใดสามารถรวมกับโปรเซสเซอร์เดียวกันมันยังรองรับการนํามาใช้ โตโปโลยี I/O ที่อยู่ห่างไกล เพื่ออนุญาตให้มีการติดตั้งโมดูล I/O ได้อย่างยุทธศาสตร์

โมดูลนี้มีความทรงจําผู้ใช้สูงสุด 32K คํา โดยมี 28K คําสําหรับข้อมูลหรือโปรแกรม และ 4K คําสําหรับข้อมูลผู้ใช้โปรเซสเซอร์ยังมีจํานวนสูงสุดของ I / O ที่ 4096 แต่ละครั้งสําหรับเข้าและออกมันยังมีปริมาตรฐานท้องถิ่นสูงสุด 480 จุดเครื่องประมวลผลนี้รองรับถึงหนึ่งร้อยเจ็ด (107) คําสั่งการเขียนโปรแกรมและอนุญาตการติดตั้งสูงสุดสาม (3) หมากกับสูงสุดสามสิบ (30) สล็อตกระแสไฟเข้าสูงสุดของโปรเซสเซอร์นี้คือ 1A ที่ 5 โวลต์ DC และ 0A ที่ 24 โวลต์ DC. มันมีเวลาสแกนโปรแกรมเฉพาะอย่างยิ่ง 0.9 มิลลิสekun/K, เวลาสแกน I/O 0.225 มิลลิสekun,และการดําเนินการ XIC bit ของ 0.37 μs


ขึ้นอยู่กับการติดตั้งไฟฟ้า พรีเซเซอร์นี้มีเวลาในการสแกนโปรแกรม 20 มิลลิสekunth ถึง 3 วินาทีหลังจากการขาดพลังงานการขยับจากจุดสูงสุดไปสู่จุดสูงสุดที่ 5 ถึง 57 Hertz, และความเร่ง 2.5G ที่ 57 ถึง 2000 Hertz. โปรเซสเซอร์นี้ยังมีแรงกระแทกในการทํางาน 30G และความชื้นสัมพันธ์ที่ไม่ประปาของ 5 ถึง 95%.ระยะอุณหภูมิในการทํางานของโปรเซสเซอร์นี้คือ 0 ถึง 60 องศาเซลเซียส และระยะอุณหภูมิในการเก็บของคือ -40 ถึง 85 องศาเซลเซียส.

โมดูลความจําที่เข้ากันได้เพียงอย่างเดียวสําหรับโปรเซสเซอร์นี้คือ 1747-M13 สําหรับซีรีส์ C OS501 หรือรุ่นฟอร์มแวร์ที่สูงกว่าสถานะ LEDs มีให้สําหรับโปรเซสเซอร์นี้และเหล่านี้ให้คุณติดตามสถานะปัจจุบันของมันโปรเซสเซอร์ 1747-L552 มีกล่องแบบเปิดและติดตั้งผ่านชาสี โปรเซสเซอร์ทั้งหมดมีขนาด 145 x 35 x 142 มิลลิเมตรการเชื่อมต่อ Ethernet ของโปรเซสเซอร์นี้เป็น BOOTP สามารถและมันสนับสนุนสูงสุด 48 การเชื่อมต่อเข้าหรือออกคุณยังสามารถตั้งค่าโปรเซสเซอร์ด้วยมือโดยใช้โปรแกรม RSLogix 500 นอกจากการขอ BOOTP / DHCPการเชื่อมต่อที่ออกไปสามารถก่อตั้งการเชื่อมต่อเพียงครั้งเดียวต่อหน่วยจุดหมายคําสั่ง MSG หลายตัวจะใช้งานการเชื่อมต่อเดียวกัน หากใช้โน้ดจุดหมายเดียวกัน โปรเซสเซอร์นี้ยังมีพอร์ต RS-232 และความจําสํารองฟลัชมันมีแบตเตอรี่ลิธีียมที่สามารถเปลี่ยนได้ โดยเฉลี่ยใช้ได้ 2 ปี.โปรเซสเซอร์ 1747-L552 มีตัวประกอบความแข็ง และนี่ทําให้โปรเซสเซอร์ทํางานอย่างน้อย 30 นาทีโดยใช้แบตเตอรี่สํารองขณะที่แบตเตอรี่เองถูกตัดแบตเตอรี่ต้องเชื่อมต่อกับโปรเซอร์ภายใน 30 นาทีเพื่อหลีกเลี่ยงการสูญเสียข้อมูลใน RAM.
