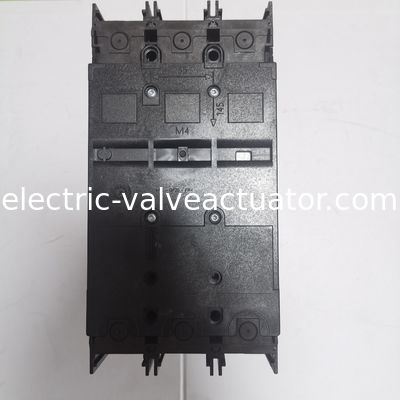

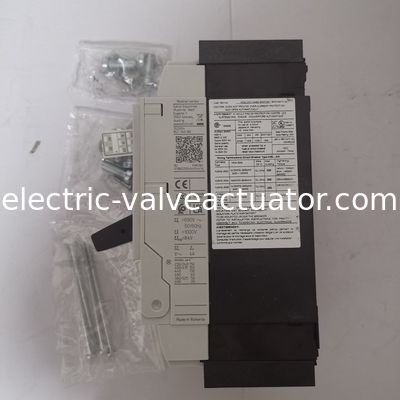

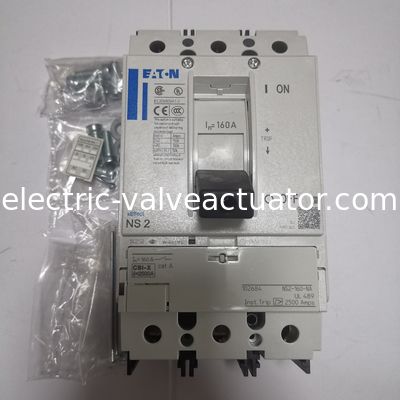

Eaton หม้อกรอบตัดวงจรอุปกรณ์เสริมปุ่มปุ่มแยกปุ่ม, ปุ่มหม้อกรอบปุ่ม NS2-160-NA

หมายเลขคัดลอก

102684

รูปแบบรหัส

NS2-160-NA

EAN

4015081025442

ความยาว/ความลึกของผลิตภัณฑ์

142 มม.

ความสูงของสินค้า

185 มม.

ความกว้างของสินค้า

105 มม.

น้ําหนักสินค้า

2.404 กิโลกรัม

การปฏิบัติตาม

RoHS ตรง

การรับรอง

IEC 60947-2
CSA (ไฟล์หมายเลข 22086)
รับรอง CSA
UL 489
โดยเฉพาะสําหรับอเมริกาเหนือ
CSA-C22.2 เลขที่ 5-09
UL/CSA
CSA (ประเภทหมายเลข 4652-06)
UL (หมายเลขการควบคุมประเภท WJAZ)
UL (รหัสไฟล์ E148671)
การตรา CE
IEC
รายการ UL

แผนการโลก

102684

รายละเอียดสินค้า

อัมเปอเรจเรท

160 A

ระดับความดัน

690 V - 690 V

ประเภทกรอบเครื่องตัดวงจร

N2

ลักษณะ

หน่วยป้องกัน
เครื่องขับเคลื่อนอัตโนมัติ

10.10 อุณหภูมิเพิ่ม

ผู้ผลิตแผ่นรับผิดชอบในการคํานวณอัตราการเพิ่มอุณหภูมิ อีตันจะให้ข้อมูลการระบายความร้อนสําหรับอุปกรณ์

10.11 ระดับการตัดสั้น

เป็นความรับผิดชอบของผู้ผลิตแผ่นไฟฟ้า

10.12 ความเหมาะสมทางแม่เหล็กไฟฟ้า

เป็นความรับผิดชอบของผู้ผลิตแผ่นไฟฟ้า

10.13 ฟังก์ชันกล

อุปกรณ์ตอบสนองความต้องการ بشرطیว่ามีการปฏิบัติตามข้อมูลในใบแนะนํา (IL)

10.2.2 ความต้านทานต่อการกัดกร่อน

ตอบสนองความต้องการของมาตรฐานสินค้า

10.2.3.1 การตรวจสอบความมั่นคงทางความร้อนของห้อง

ตอบสนองความต้องการของมาตรฐานสินค้า

10.2.3.2 การตรวจสอบความต้านทานของวัสดุประกอบกันแดงต่อความร้อนปกติ

ตอบสนองความต้องการของมาตรฐานสินค้า

10.2.3.3 ความต้านทานของวัสดุประสาทต่อความร้อน / ไฟที่ผิดปกติโดยผลไฟฟ้าภายใน

ตอบสนองความต้องการของมาตรฐานสินค้า

10.2.4 ความทนทานต่อรังสีด้าย (UV)

ตอบสนองความต้องการของมาตรฐานสินค้า

10.2.5 การยก

ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน

10.2.6 การกระแทกทางกล

ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน

10.2.7 คําเขียน

ตอบสนองความต้องการของมาตรฐานสินค้า

10.3 ระดับการป้องกันขององค์กร

ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน

10.4 ระยะว่างและระยะทางการเคลื่อนที่

ตอบสนองความต้องการของมาตรฐานสินค้า

10.5 ป้องกันการกระแทกไฟฟ้า

ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน

10.6 การนําเข้าของอุปกรณ์และส่วนประกอบการสลับ

ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน

10.7 วงจรไฟฟ้าภายในและการเชื่อมต่อ

เป็นความรับผิดชอบของผู้สร้างแผ่น

10.8 การเชื่อมต่อสําหรับสายไฟภายนอก

เป็นความรับผิดชอบของผู้สร้างแผ่น

10.9.2 ความแรงไฟฟ้าความถี่ของพลังงาน

เป็นความรับผิดชอบของผู้สร้างแผ่น

10.9.3 ทนต่อแรงดัน

เป็นความรับผิดชอบของผู้สร้างแผ่น

10.9.4 การทดสอบห่อที่ทําจากวัสดุประกอบกัน

เป็นความรับผิดชอบของผู้สร้างแผ่น

ปริมาณมลพิษ

3

วิธีการติดตั้ง

ปรับ
การติดตั้ง DIN rail (top hat rail) เป็น optional
อุปกรณ์ที่ติดตั้ง เทคนิคที่ติดตั้ง

การระบายความร้อนของอุปกรณ์

24.35W

อุณหภูมิการทํางานภายในห้อง - สูงสุด

70 °C

อุณหภูมิการทํางานภายในห้อง - นาที

-25 °C

อุณหภูมิการเก็บรักษาภายในห้อง - สูงสุด

70 °C

อุณหภูมิการเก็บรักษาภายในห้อง - นาที

-40 °C

ปริมาณกระแสไฟฟ้า (Iu)

250 A

ภาพรวม
รายละเอียด
ทรัพยากร
102684
เลขลําดับ STBN2250404054414
Eaton Moeller ซีรี่ย์ NZM - ตัดวงจรกรอบกรอบ molded
ข้อมูลทั่วไป
ชื่อสินค้า
Eaton Moeller ซีรี่ย์ NZM ติดกรอบที่พับ
หมายเลขคัดลอก
102684
รูปแบบรหัส
NS2-160-NA
EAN
4015081025442
ความยาว/ความลึกของผลิตภัณฑ์
142 มม.
ความสูงของสินค้า
185 มม.
ความกว้างของสินค้า
105 มม.
น้ําหนักสินค้า
2.404 กิโลกรัม
การปฏิบัติตาม
RoHS ตรง
การรับรอง
IEC 60947-2
CSA (ไฟล์หมายเลข 22086)
รับรอง CSA
UL 489
โดยเฉพาะสําหรับอเมริกาเหนือ
CSA-C22.2 เลขที่ 5-09
UL/CSA
CSA (ประเภทหมายเลข 4652-06)
UL (หมายเลขการควบคุมประเภท WJAZ)
UL (รหัสไฟล์ E148671)
การตรา CE
IEC
รายการ UL
แผนการโลก
102684
รายละเอียดสินค้า
อัมเปอเรจเรท
160 A
ระดับความดัน
690 V - 690 V
ประเภทกรอบเครื่องตัดวงจร
N2
ลักษณะ
หน่วยป้องกัน
เครื่องขับเคลื่อนอัตโนมัติ
10.10 อุณหภูมิเพิ่ม
ผู้ผลิตแผ่นรับผิดชอบในการคํานวณอัตราการเพิ่มอุณหภูมิ อีตันจะให้ข้อมูลการระบายความร้อนสําหรับอุปกรณ์
10.11 ระดับการตัดสั้น
เป็นความรับผิดชอบของผู้ผลิตแผ่นไฟฟ้า
10.12 ความเหมาะสมทางแม่เหล็กไฟฟ้า
เป็นความรับผิดชอบของผู้ผลิตแผ่นไฟฟ้า
10.13 ฟังก์ชันกล
อุปกรณ์ตอบสนองความต้องการ بشرطیว่ามีการปฏิบัติตามข้อมูลในใบแนะนํา (IL)
10.2.2 ความต้านทานต่อการกัดกร่อน
ตอบสนองความต้องการของมาตรฐานสินค้า
10.2.3.1 การตรวจสอบความมั่นคงทางความร้อนของห้อง
ตอบสนองความต้องการของมาตรฐานสินค้า
10.2.3.2 การตรวจสอบความต้านทานของวัสดุประกอบกันแดงต่อความร้อนปกติ
ตอบสนองความต้องการของมาตรฐานสินค้า
10.2.3.3 ความต้านทานของวัสดุประสาทต่อความร้อน / ไฟที่ผิดปกติโดยผลไฟฟ้าภายใน
ตอบสนองความต้องการของมาตรฐานสินค้า
10.2.4 ความทนทานต่อรังสีด้าย (UV)
ตอบสนองความต้องการของมาตรฐานสินค้า
10.2.5 การยก
ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน
10.2.6 การกระแทกทางกล
ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน
10.2.7 คําเขียน
ตอบสนองความต้องการของมาตรฐานสินค้า
10.3 ระดับการป้องกันขององค์กร
ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน
10.4 ระยะว่างและระยะทางการเคลื่อนที่
ตอบสนองความต้องการของมาตรฐานสินค้า
10.5 ป้องกันการกระแทกไฟฟ้า
ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน
10.6 การนําเข้าของอุปกรณ์และส่วนประกอบการสลับ
ไม่ใช้ได้ เนื่องจากอุปกรณ์สลับทั้งหมดต้องประเมิน
10.7 วงจรไฟฟ้าภายในและการเชื่อมต่อ
เป็นความรับผิดชอบของผู้สร้างแผ่น
10.8 การเชื่อมต่อสําหรับสายไฟภายนอก
เป็นความรับผิดชอบของผู้สร้างแผ่น
10.9.2 ความแรงไฟฟ้าความถี่ของพลังงาน
เป็นความรับผิดชอบของผู้สร้างแผ่น
10.9.3 ทนต่อแรงดัน
เป็นความรับผิดชอบของผู้สร้างแผ่น
10.9.4 การทดสอบห่อที่ทําจากวัสดุประกอบกัน
เป็นความรับผิดชอบของผู้สร้างแผ่น
ปริมาณมลพิษ
3
วิธีการติดตั้ง
ปรับ
การติดตั้ง DIN rail (top hat rail) เป็น optional
อุปกรณ์ที่ติดตั้ง เทคนิคที่ติดตั้ง
การระบายความร้อนของอุปกรณ์
24.35W
อุณหภูมิการทํางานภายในห้อง - สูงสุด
70 °C
อุณหภูมิการทํางานภายในห้อง - นาที
-25 °C
อุณหภูมิการเก็บรักษาภายในห้อง - สูงสุด
70 °C
อุณหภูมิการเก็บรักษาภายในห้อง - นาที
-40 °C
ปริมาณกระแสไฟฟ้า (Iu)
250 A
ปัจจุบันระดับ (Iu) (UL 489 csa 22.2 5.1)
250 A
จํานวนตัวติดต่อช่วย (ตัวติดต่อเปลี่ยน)
0
จํานวนจุดติดต่อช่วย (จุดติดต่อที่ปกติจะปิด)
0
จํานวนสายสนับสนุน (สายสนับสนุนที่เปิดปกติ)
0
เปลี่ยนตําแหน่ง
I + 0
ระดับการคุ้มครอง
ในพื้นที่ของอุปกรณ์ HMI: IP20 (ประเภทการป้องกันพื้นฐาน)
IP20
ทิศทางของปัสดุที่เข้า
ตามความต้องการ
ประเภทการเชื่อมต่อไฟฟ้าของวงจรหลัก
การเชื่อมต่อสกรู
อายุการใช้งาน เครื่องจักรกล
20000 การดําเนินงาน
ประเภทความดันเกิน
III
ระดับการป้องกัน (IP) ด้านหน้า
IP66 (มีมือหมุนของประตูจับ)
IP40 (พร้อมกับระบบปิดกัน)
ระดับการป้องกัน (การสิ้นสุด)
IP00 (ปลายทาง, ตัวแยกระยะและปลายวงจร)
IP10 (ปลายอุโมงค์)
จํานวนเสา
สามขั้ว
ความจุของเทอร์มินัล (แผ่นทองแดง)
ขั้นต่ํา 2 ช่วงขนาด 16 mm x 0.8 mm ที่เชื่อมด้านหลัง (เจาะ)
สูงสุด 10 ช่วงขนาด 16 mm x 0.8 mm ที่ปลายกล่อง
ขนาดสูงสุด 10 ช่วง ขนาด 24 mm x 0.8 mm ที่เชื่อมด้านหลัง (เจาะ)
ขนาดสูงสุด 8 ช่อง 15.5 mm x 0.8 mm (2x) ที่กล่องปลาย
ขั้นต่ํา 2 ช่วง 9 mm x 0.8 mm ที่ปลายกล่อง
NA: สูงสุด 10 ช่วงขนาด 16 mm x 0.8 mm ที่เชื่อมต่อด้านหลัง (เจาะ)
NA: ขั้นต่ํา 2 ช่วงขนาด 16 mm x 0.8 mm ที่เชื่อมต่อด้านหลัง (เจาะ)
อายุการใช้งานไฟฟ้า
10000 การทํางานที่ 415 V AC-1
7500 การทํางานที่ 690 V AC-1
10000 การทํางานที่ 400 V AC-1
6500 การทํางานที่ 400 V AC-3
5000 การทํางานที่ 690 V AC-3
6500 การทํางานที่ 415 V AC-3
หน้าที่
เครื่องตัดสาย/สวิทช์หลัก
ประเภท
เครื่องตัดสวิทช์
ลักษณะพิเศษ
IEC/EN 60947-2: เครื่องตัดวงจรไม่มีกระแสเกิน (CBI-X) ด้วยลักษณะสวิทช์หลักและลักษณะแยกตาม IEC/EN 60204
กระแสไฟฟ้าระดับชื่อ = กระแสไฟฟ้าระดับชื่อไม่ต่อเนื่อง: 160 A
การใช้งาน
เครื่องวงจรสาขา, เครื่องวงจรอาหาร
สถานที่เชื่อมต่อสําหรับวงจรกระแสหลัก
หน้า
ปริมาณกระแสการทํางานที่ระบุสําหรับการระบายความร้อนที่กําหนด (In)
160 A
การสูญเสียพลังงาน
24.3W
ระยะเวลาการหยุดการตัดสั้น
< 10 ms
การตั้งค่าการปล่อยวงจรสั้นโดยไม่ช้า - สูงสุด
2500 A
การตั้งค่าการปล่อยวงจรสั้นโดยไม่ช้า - นาที
2500 A
ความจุของเทอร์มินัล (ทองแดง busbar)
NA: ขั้นต่ํา 16 mm x 5 mm ตรงกับการเชื่อมต่อด้านหลังของสวิทช์
ขนาดสูงสุด 24 mm x 8 mm ตรงกับการเชื่อมต่อด้านหลังของสวิทช์
M8 ที่เชื่อมต่อสกรูด้านหลัง
ขั้นต่ํา 16 mm x 5 mm ตรงกับการเชื่อมต่อด้านหลังของสวิทช์
NA: M8 ในการเชื่อมต่อสกรูด้านหลัง
NA: ขนาดสูงสุด 20 mm x 5 mm โดยตรงที่การเชื่อมต่อด้านหลังของสวิตช์
ความจุของเทอร์มินัล (สายนํา/สายไฟเหล็กแข็ง)
6 mm2 - 16 mm2 (2x) ที่ปลายกล่อง
NA: 6 AWG (1x) ที่ปลายอุโมงค์
10 mm2 - 16 mm2 (1x) ที่ปลายกล่อง
4 mm2 - 16 mm2 (2x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
10 mm2 - 16 mm2 (1x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
16 mm2 (1x) ที่ปลายอุโมงค์
NA: 12 - 6 AWG (1x) ที่ปลายกล่อง
NA: 12 - 6 AWG (1x) โดยตรงในการเชื่อมต่อด้านหลังของสวิทช์
ความจุของเทอร์มินัล (แหล่งนํา/สายไฟเหล็กจากอลูมิเนียม)
10 mm2 - 16 mm2 (2x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
10 mm2 - 16 mm2 (1x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
16 mm2 (1x) ที่ปลายอุโมงค์
ความจุของเทอร์มินัล (สายนํา/สายไฟทองแดง)
6 mm2 - 25 mm2 (2x) ที่ปลายกล่อง
25 mm2 - 185 mm2 (1x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
10 mm2 - 70 mm2 (1x) ที่ปลายกล่อง
25 mm2 - 185 mm2 (1x) ที่ปลายอุโมงค์ 1 หลุม
NA: 4 - 350 AWG/kcmil (1x) ที่ปลายช่อง
NA: 4 - 350 AWG/kcmil (1x) ที่ปลายอุโมงค์ 1 หลุม
25 mm2 - 70 mm2 (2x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
ความจุของปลายทาง (ตัวนํา/สายไฟแอลูมิเนียม)
25 mm2 - 185 mm2 (1x) ที่ปลายอุโมงค์ 1 หลุม
25 mm2 - 35 mm2 (2x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
25 mm2 - 35 mm2 (1x) โดยตรงที่การเชื่อมต่อด้านหลังของสวิทช์
ประเภทมือ
ลิเวอร์โควเกอร์
การตั้งค่ากระแสความช้าสั้น (Isd) - สูงสุด
0 A
การตั้งค่ากระแสความช้าสั้น (Isd) - นาที
0 A
การตั้งค่ากระแสไฟฟ้าทันที (Ii) - สูงสุด
2500 A
การตั้งค่ากระแสไฟฟ้าทันที (Ii) - นาที
2500 A
จํานวนการปฏิบัติต่อชั่วโมง - สูงสุด
120
การตั้งค่าปัจจุบันอุดหนุน (Ir) - สูงสุด
0 A
การตั้งค่าปัจจุบันการอุดหนุน (Ir) - นาที
0 A
ความสามารถเฉพาะการตัดวงจรสั้น Ics (IEC/EN 60947) ที่ 230 V, 50/60 Hz
150 kA
ความสามารถเฉพาะการตัดวงจรสั้น Ics (IEC/EN 60947) ที่ 400/415 V, 50/60 Hz
150 kA
ความสามารถเฉพาะการตัดวงจรสั้น Ics (IEC/EN 60947) ที่ 440 V, 50/60 Hz
130 kA
ความสามารถเฉพาะการตัดวงจรสั้น Ics (IEC/EN 60947) ที่ 525 V, 50/60 Hz
37.5 kA
ความสามารถเฉพาะการตัดวงจรสั้น Ics (IEC/EN 60947) ที่ 690 V, 50/60 Hz
5 kA
ความจุในการสร้างวงจรสั้นในระดับชื่อ Icm 400/415 V, 50/60 Hz
330 kA
ความจุในการทําวงจรสั้นในระดับ Icm ในระดับ 440 V, 50/60 Hz
286 kA
ความจุในการทําวงจรสั้นในระดับชื่อ Icm ที่ 525 V, 50/60 Hz
105 kA

ความจุในการสร้างวงจรสั้นในระดับชื่อ Icm ที่ 690 V, 50/60 Hz

53 kA

เทอร์มินัลมาตรฐาน

สายปลายสกรู

เทอร์มินัลแบบเลือก

ปลายกล่อง การเชื่อมต่อด้านหลัง ปลายอุโมงค์

ความดันการทํางานขนาด Ue (UL) - สูงสุด

600 Y / 347 V

ความจุในการทําวงจรสั้นในระดับ Icm ที่ 240 V, 50/60 Hz

330 kA

ปริมาตรฐานการใช้งานของเครื่องยนต์

6000 V

ความดันต่อต้านแรงกระแทก (Uimp) ในจุดติดต่อหลัก

8000 V

ความแรงกดไฟประกอบความละเอียด (Ui)

1000 V AC
