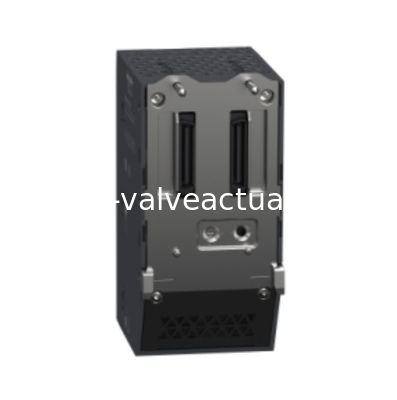

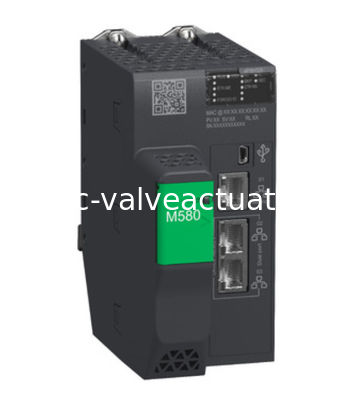

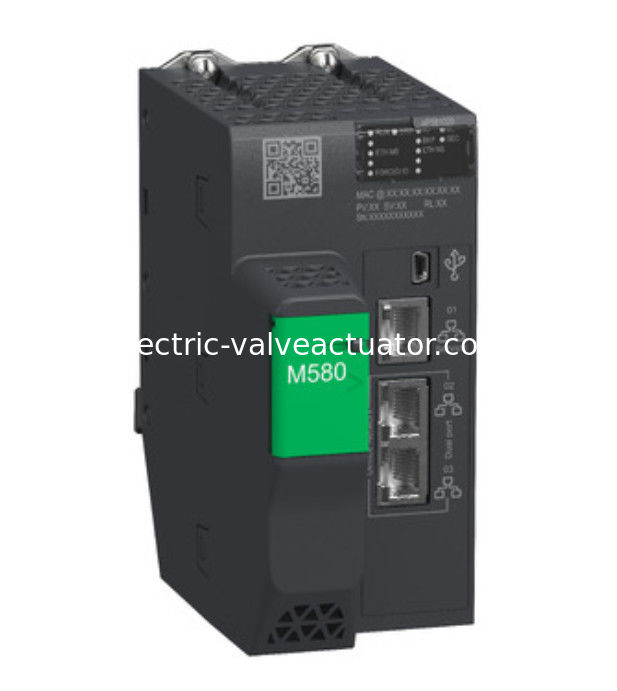

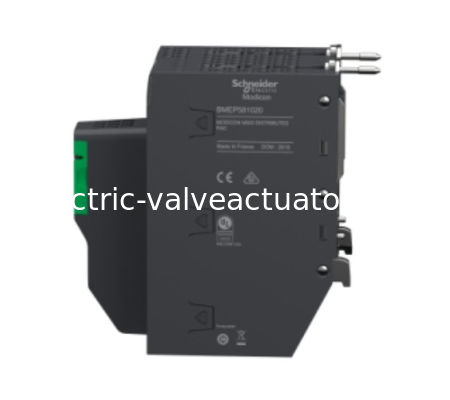

Schneider M580 ซีรีส์เครื่องควบคุมโลจิกที่สามารถวางโปรแกรมได้ BMEP581020

หลัก

สายพันธุ์สินค้า

โมดิคอน M580

ประเภทสินค้าหรือส่วนประกอบ

โมดูลโปรเซสเซอร์ที่เหลือใช้

คู่มือ

จํานวน racks

1

การ I/O สิทธิพิเศษสําหรับการใช้งาน

HART
เครื่องรหัส SSI
สายเชื่อมต่อลําดับ
การควบคุมการเคลื่อนไหว
การตราเวลาที่แม่นยํา
คอนเตอร์

เช็ค

การควบคุมกระบวนการ

ช่องควบคุม

ลุปที่สามารถเขียนโปรแกรมได้

ประเภทการเชื่อมต่อบูรณาการ

1 ท่าบริการ Ethernet TCP/IP
2 Ethernet TCP/IP เครือข่ายอุปกรณ์
USB แบบ mini B
1 ท่า Ethernet HSBY

จํานวนสถานี I/O ระยะไกล

16 - 2 X80 และน้ําตกควอนตัม

จํานวนอุปกรณ์ที่กระจาย

64

ความจุของโปรเซสเซอร์โมดูลสื่อสาร

8 โมดูล AS-Interface
16 โมดูลการสื่อสาร Ethernet

บริการสื่อสาร

เครื่องสแกน RIO
เครื่องสแกน DIO

คําอธิบายความจํา

แฟลชที่ขยายได้ ขนาด 4 GB
แรมอินทิเกรต แมมรี่ระบบ 10kB
แรมอินทิเกรต โปรแกรม 16 MB
แรมอินเทกรีต ข้อมูล 2048 kB

โครงสร้างการใช้งาน

1 งานหลักแบบหมุนเวียน/ระยะเวลา
1 งานรวดเร็วระยะสั้น

ความปลอดภัยทางไซเบอร์

ใบรับรอง Achilles
การป้องกัน DoS
IPSec
การบันทึก SNMP
การสนับสนุนโปรโตคอล Syslog
ความปลอดภัยชั้นขนส่ง
เส้นทางการตรวจสอบ
แฟร์วอลล์ที่ติดตั้ง
การลงนามของฟอร์มแวร์
ป้องกันผ่าน
การทําให้ท่าเรือแข็งแรง
การสื่อสารที่ปลอดภัย (HTTPS)
ลงบันทึกความปลอดภัย

จํานวนคําสั่งต่อ ms

30 Kinst/ms 65 % บูเลียน + 35 % การนับเลขคง
40 Kinst/ms 100 % บูเลียน

การบริโภคปัจจุบัน

360 mA 24 V DC

ความน่าเชื่อถือของ MTBF

650000 H

การตรา

CE

สิ่งแวดล้อม

ความต้านทานการสั่น

3 gn

ความทนต่อแรงกระแทก

30 gn

อุณหภูมิอากาศรอบตัวสําหรับการทํางาน

32...140 °F (0...60 °C)

อุณหภูมิอากาศรอบตัวสําหรับการเก็บ

-40...185 °F (-40...85 °C)

ความสูงในการใช้งาน

0...6561.68 ฟุต (0...2000 ม.)
2000...5000 m ด้วยปัจจัยการลด

ความชื้นสัมพัทธ์

5...95 % 131 °F (55 °C) โดยไม่มีการปั่น

ระดับการคุ้มครอง IP

IP20

กฎหมาย

2014/35/EU - กฎหมายความดันต่ํา
2014/30/EU - ความเหมาะสมทางแม่เหล็กไฟฟ้า

จําหน่าย

พลังงานไฟฟ้าภายในผ่าน rack

สถานะ LED

1 LED (สีเขียว) โปรเซสเซอร์ทํางาน (RUN)
1 LED (สีแดง) โปรเซสเซอร์หรือระบบผิดปกติ (ERR)
1 LED (สีแดง) ความผิดพลาดของโมเดล I/O (I/O)
1 LED (สีเขียว) ดาวน์โหลดกําลังดําเนินการ (DL)
1 แผ่นการ์ดความทรงจํา LED (สีแดง) หรือ CPU แฟลชผิดปกติ (BACKUP)
1 LED (สีเขียว/สีแดง) ETH MS (สถานะการตั้งค่าพอร์ต Ethernet)
1 LED (สีเขียว/สีแดง) Eth NS (สถานะเครือข่าย Ethernet)
1 LED (สีเขียว) พรีเซอร์ทํางาน (REMOTE RUN)
1 LED (สีเขียว) ตัวประกอบการตั้งค่าเป็น A (A)
1 LED (สีเขียว) ตัวประกอบการที่ตั้งเป็น B (B)
1 LED (สีเขียว) โปรเซสเซอร์ทําหน้าที่หลัก (PRIM)
1 LED (สีเขียว) โปรเซสเซอร์ที่ทํางานเป็น Standby (STBY)
1 LED (สีเขียว) ค่า I/O ที่ผู้ใช้ (FORCED IO)
1 LED (สีเขียว) สถานะการเชื่อมต่อการรอร้อน (Hsby Diag)

น้ําหนักสะสม

10.872 ปอนด์ (สหรัฐ) (0.849 กิโลกรัม)
