6 NN- K 5 - M4 -C2A- YY
สลับความดัน SOR หลักที่มีส่วนที่ชื้นมาตรฐานปกติเหมาะสําหรับอากาศ, น้ํามัน, น้ํา
และกระบวนการที่ไม่เกรี้ยว การบริการเกรี้ยวและความต้องการของลูกค้าเฉพาะเจาะจงอาจต้อง
ส่วนประกอบแบบเลือก โปรแกรมการสั่งซื้อ ในหน้า 3 เพื่อหาส่วนประกอบแบบเลือก เช่น
ตําแหน่งแต่ละอันใน
เลขรุ่น, ยกเว้นอะไหล่, ต้องมีตัวกําหนด
| กันอากาศ
เลขรุ่น
|
ปรับได้
ระยะทาง (แรงดันเพิ่มขึ้น) psi (in. wc)
|
| 12NN - N66 - N4 - B1A | (0.6 ถึง 2.5)
|
| 12NN - K614 - N4 - B1A | (2.5 ถึง 45.0)
|
| 12NN - K2 - N4 - B1A | 0.4 ถึง 20
|
| 12NN - K4 - N4 - B1A | 0.5 ถึง 60
|
| 12NN - K5 - N4 - B1A | 0.75 ถึง 12
|
| 12NN - K45 - N4 - B1A | 1 ถึง 16 |
| รูปแบบกันอากาศ
จํานวน
|
ปรับได้
ระยะทาง (แรงดันเพิ่มขึ้น) psi
|
| 4NN - K2 - N4 - B1A | 2 ถึง 8
|
| 4NN - K4 - N4 - B1A | 2 ถึง 25
|
| 4NN - K5 - N4 - B1A | 3 ถึง 50
|
| 4NN - K45 - N4 - B1A | 4 ถึง 75 |
การสร้างแบบมาตรฐาน

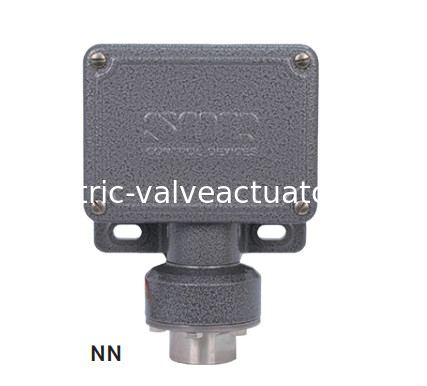

• บ้าน: NN - อลูมิเนียม; L - เหล็กเหล็ก
• เคล็ดลับการสลับ: SPDT; N - 10 แอมเปอร์ @
250 VAC; K - 15 แอมเปอร์ @ 250 VAC
• แดแอฟราแกมและ O-ring: N4 - พื้นฐาน (น้ํา)
แผ่นผ่า, TCP; แหวน o (น้ํา) Buna-N
• Port ความดัน: 1/4 NPT ((F);
F1A - เหล็กคาร์บอน
