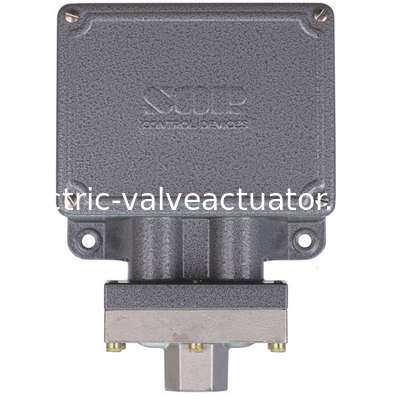

102/103 เครื่องสลับความดันความแตกต่าง เป็นเครื่องมือที่ติดตั้งในสนามที่แข็งแรง
เครื่องตรวจความดัน 102 เป็นพิสตอง เครื่องตรวจความดัน 103 เป็นส่วนผสมของพิสตองและแผ่นแผ่นพิสตอง เครื่องตรวจความดัน 102/103 สามารถปรับแต่งให้ทํางานในสถานที่ที่ไม่อันตรายและอันตรายอุปกรณ์เปลี่ยนคือ SPDT หรือDPDT.
102 เหมาะสําหรับความแตกต่างต่ําสูง กระบวนการความดันหรือการใช้งานพลังงานของสารไหล ที่แรงดันสแตติกสูงและแปรปรวน ความเร็วเกินระดับ, กันแรงกระแทก, ความดันกระแทกหรือระดับวงจร 103 เหมาะสําหรับกระบวนการความดันความแตกต่างในระดับต่ํา การใช้งานพลังงานที่ระบบคล้ายกัน การกระทําที่คาดหวัง
| psid(ใน wc)
|
|
| เลขรุ่น
|
|
| 103W1 - K212 - N4 - C1A | (7 ถึง 100)
|
| 103W1 - K502 - N4 - C1A | (20 ถึง 150)
|
| 103W1 - K805 - N4 - C1A | (100 ถึง 1000)
|
| 102W1 - K912 - P1-C1A | 5 ถึง 25
|
| 102W1 - K903 - P1 - C1A | 8 ถึง 40
|
| 102W1 - K905 - P1 - C1A | 10 ถึง 60
|
| 102W1 - K603 - P1 - C1A | 20 ถึง 100
|
| 102W1 - K403 - P1 - C1A | 40 ถึง 200
|
| 102W1 - K405 - P1 - C1A | 50 ถึง 300
|
| 102W1- K305 - P1 - C1A | 100 ถึง 500
|
| 102W1 - K105 - P1 - C1A | 500 ถึง 2500 |
| การสร้างแบบมาตรฐาน
|
||
| บ้านพัก | W1 (กันอากาศ) | อลูมิเนียม
|
| AD (กันระเบิด) | 316SS
|
|
| ธาตุ | K | SPDT 15A @ 250 VAC
|
| เอฟ | SPDT 5A @ 250 VAC
|
|
| แผ่นผ่า | N4 103-212 | โพลิไมด์เคลือบเทฟลอน
|
| 103-502 | ผนังโพลีไมด์แคปตัน
|
|
| 103-805 | ผนังโพลีไมด์แคปตัน
|
|
| O-ring | P1 | Buna-N
|
| Port ความดัน | C1A | 1/4 NPT ((F); 316SS |
