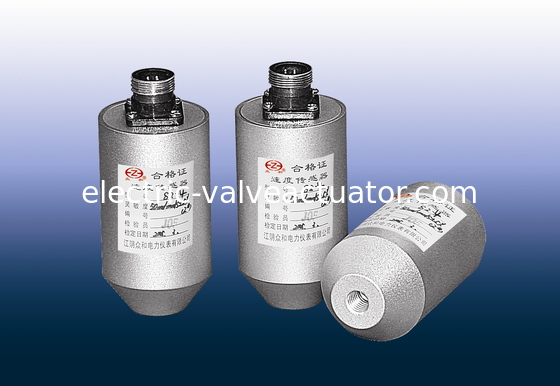

SZ-4 ซีรี่ส์ เซนเซอร์วัดความเร็วแบบแมกนีโตอิเล็กทริก

เซ็นเซอร์วัดความเร็วแบบแมกนีโตอิเล็กทริก SZ-4 เป็นเซ็นเซอร์เฉื่อยที่ใช้หลักการเหนี่ยวนำแม่เหล็กเพื่อแปลงสัญญาณการสั่นสะเทือนเป็นสัญญาณแรงดันไฟฟ้า ซึ่งแปรผันตามค่าความเร็วการสั่นสะเทือนเซ็นเซอร์นี้สามารถใช้วัดการสั่นสะเทือนทางกลด้วยความเร็วต่ำถึง 5Hz

ข้อมูลจำเพาะหลัก

1. สัญญาณเอาต์พุตเป็นสัดส่วนกับความเร็วการสั่นสะเทือน ซึ่งสามารถปรับสมดุลฟิลด์การวัดการสั่นสะเทือนของความถี่สูง ความถี่ปานกลาง และความถี่ต่ำ

2. เซ็นเซอร์ซีรีส์ SZ-4 มีอิมพีแดนซ์เอาต์พุตต่ำกว่าและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ดีกว่าไม่มีข้อกำหนดพิเศษสำหรับปลั๊กเอาต์พุตและสายเคเบิล ทำให้ใช้งานง่าย

3. การออกแบบเซ็นเซอร์ช่วยลดส่วนประกอบที่เคลื่อนที่ด้วยแรงเสียดทาน ทำให้มีความยืดหยุ่นที่ดีและสามารถวัดการสั่นสะเทือนขนาดเล็ก (0.01 มม.)

4. เซ็นเซอร์มีความสามารถบางอย่างในการต้านทานการสั่นสะเทือนด้านข้าง (ไม่เกิน 10g peak)

พารามิเตอร์ทางเทคนิค

■ ความไว :50mV/mm/sec±5%；

วิธีการทดสอบ :(อุณหภูมิ 20℃±5℃, ที่ 80Hz, ความเร็ว 10mm / s )

■ ขีดจำกัดแอมพลิจูด:≤2000μm (พีค-พีค);

■ การตอบสนองความถี่:(4~1000)Hz；

■ ความเร่งสูงสุด:10g；

■ ทิศทางการวัด:SZ–4V(แนวตั้ง)

SZ–4H (แนวนอน)

■ วิธีการติดตั้ง: ใช้ M10 ในรูตรงกลางที่ด้านล่างของเซ็นเซอร์ × 1 สกรูยึด;

■ สภาพแวดล้อม: กันฝุ่นและกันความชื้น

■ อุณหภูมิการใช้งาน: (-30~120) ℃;

■ ความชื้นสัมพัทธ์: ≤ 95% (ไม่ควบแน่น);

■ ขนาดภายนอก: Φ สามสิบห้า × 78 มม.;

■ น้ำหนัก : 200g.

คู่มือการสั่งซื้อ

รหัสสั่งซื้อ: SZ-4V (แนวตั้ง)

SZ-4H (แนวนอน)

ติดตั้งสกรูวาด Outline Drawing
