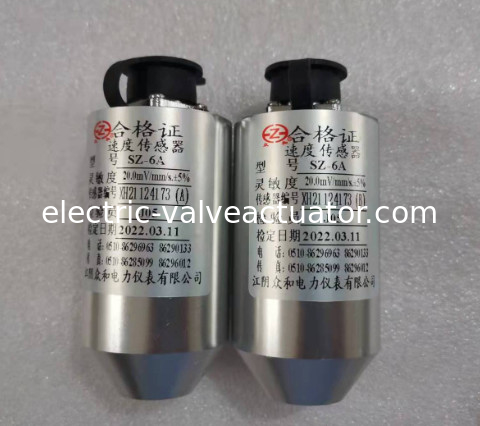

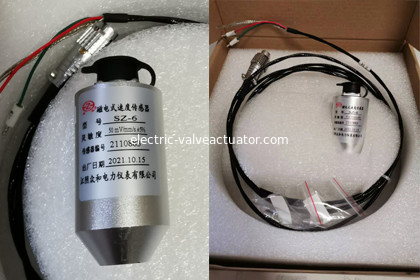

เซนเซอร์ตรวจจับความเร็วแม่เหล็กไฟฟ้าซีรีส์ SZ Zhonghe SZ-6 SZ-6A SZ-6G

1 ภาพรวม
เซ็นเซอร์ความเร็วแม่เหล็กไฟฟ้าซีรีส์ SZ ใช้ในการวัดการสั่นสะเทือนของฝาตลับลูกปืนของเครื่องจักรที่หมุน เช่น กังหัน คอมเพรสเซอร์ พัดลม และปั๊มเป็นเซ็นเซอร์แม่เหล็กไฟฟ้าที่ส่งออกแรงดันไฟฟ้าโดยขดลวดเคลื่อนที่ตัดเส้นแม่เหล็ก ดังนั้นจึงไม่จำเป็นต้องจ่ายไฟในที่ทำงานและติดตั้งได้ง่าย

2 ฟังก์ชั่นหลัก
2.1 สัญญาณเอาต์พุตเป็นสัดส่วนกับความเร็วการสั่นสะเทือน และสามารถพิจารณาการวัดการสั่นสะเทือนความถี่สูง ความถี่กลาง และความถี่ต่ำได้

2.2 เซ็นเซอร์ซีรีส์ SZ มีอิมพีแดนซ์เอาต์พุตต่ำกว่าและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ดีกว่าไม่มีข้อกำหนดพิเศษเกี่ยวกับปลั๊กเอาต์พุตและสายเคเบิล จึงใช้งานง่าย

2.3 เซ็นเซอร์นี้ยกเลิกส่วนประกอบแรงเสียดทานของกิจกรรมในการออกแบบ ดังนั้นความยืดหยุ่นจึงดี คุณสามารถวัดการสั่นสะเทือนเล็กน้อย (0.0lmm)

2.4 เซ็นเซอร์มีความสามารถในการป้องกันการสั่นสะเทือนด้านข้าง (สูงสุดไม่เกิน 10g)

2.5 สามารถใช้วัดการสั่นสะเทือนของตลับลูกปืน กล่องหุ้ม หรือโครงสร้าง (สัมพัทธ์การสั่นสะเทือนสัมบูรณ์ของพื้นที่เฉื่อย)สามารถติดตั้งได้โดยตรงที่ด้านนอกของตัวเครื่อง และการบำรุงรักษาทำได้ง่ายมาก

3 ข้อมูลจำเพาะ

3.1 ความไว:

SZ-2: 30mV/mm/s, ข้อผิดพลาด: + 5%;

SZ-6: 50mV/mm/s, ข้อผิดพลาด 士5%;

SZ-4V SZ-4H: 28.5mV/mm/s เอ่อr+5%;

3.2 เงื่อนไขการทดสอบ: อุณหภูมิ 20C+5C (80Hz, ความเร็ว 10 มม./วินาที)3.3 แอมพลิจูด: < 2000um (PP);

3.4 ความถี่ตอบสนอง: SZ-2,SZ-: (10~500) Hz;SZ-4VSZ-4H:(4~1000) Hz:

3.5 ความเร่งสูงสุด: 10g;

3.6 ทิศทางการวัด: SZ-2(แนวตั้งหรือแนวนอนSZ-6(แนวตั้งหรือแนวนอน)SZ-4V (แนวตั้ง)SZ-4H(แนวนอน)

3.7 สภาพแวดล้อมการใช้งาน: (-30 ~ 120) C.

3.8 ความชื้นสัมพัทธ์ <95% (ไม่ควบแน่น);

3.9 สภาพแวดล้อมการทำงาน: ไม่มีการกัดกร่อน ไม่มีสนามแม่เหล็กแรงสูงในบริเวณโดยรอบ:

3.10 ขนาด: 35x 77 (มม.)

3.11 น้ำหนัก: ประมาณ 200g.

3.12 ติดตั้ง: แม่เหล็กไฟฟ้าซีรีส์ SZเซ็นเซอร์ความเร็วประเภทได้รับการแก้ไขที่ด้านล่างของรูกลางเซ็นเซอร์ด้วยสกรู M10x1
