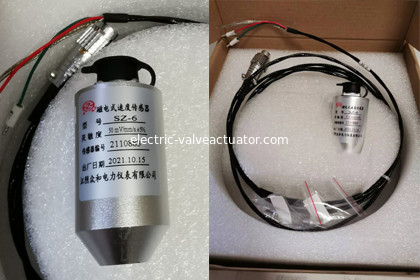

เซนเซอร์วัดความเร็วการสั่นสะเทือน IP65 แบบแม่เหล็ก SZ-6 SZ-6A SZ-6G ซีรี่ส์

เซนเซอร์วัดความเร็วการสั่นสะเทือน IP65 แบบแม่เหล็ก SZ-6 SZ-6A SZ-6G ซีรี่ส์

SZ ซีรี่ส์เซ็นเซอร์ความเร็วการสั่นสะเทือนแบบแม่เหล็ก SZ-6 SZ-6A SZ-6G Zhonghe

คุณสมบัติของระบบ:

เซ็นเซอร์ความเร็วแมกนีโตอิเล็กทริก SZ ซีรีส์เป็นเซ็นเซอร์เฉื่อยใช้หลักการเหนี่ยวนำแมกนีโตอิเล็กทริกเพื่อแปลงสัญญาณการสั่นสะเทือนเป็นสัญญาณแรงดันไฟฟ้า ซึ่งแปรผันตามค่าความเร็วการสั่นสะเทือนสามารถใช้วัดการสั่นสะเทือนของแท่นตลับลูกปืน ตัวเรือน หรือโครงสร้าง (การสั่นสะเทือนสัมบูรณ์เมื่อเทียบกับพื้นที่ความเฉื่อย)ติดตั้งภายนอกเครื่องจักรโดยตรงและสะดวกต่อการใช้งานและการบำรุงรักษา

คุณสมบัติการทำงานหลัก:

◎ สัญญาณเอาต์พุตเป็นสัดส่วนกับความเร็วการสั่นสะเทือน ซึ่งสามารถคำนึงถึงฟิลด์การวัดการสั่นสะเทือนของความถี่สูง ความถี่ปานกลาง และความถี่ต่ำ

◎ เซ็นเซอร์ซีรีส์ SZ มีอิมพีแดนซ์เอาต์พุตต่ำกว่าและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ดีกว่าไม่มีข้อกำหนดพิเศษสำหรับปลั๊กเอาต์พุตและสายเคเบิล ซึ่งสะดวกต่อการใช้งาน

◎ การออกแบบเซ็นเซอร์จะยกเลิกองค์ประกอบที่เคลื่อนไหวด้วยแรงเสียดทาน ดังนั้นจึงมีความยืดหยุ่นดีและสามารถวัดการสั่นสะเทือนขนาดเล็ก (0.01 มม.)

◎ เซ็นเซอร์มีความสามารถในการป้องกันการสั่นสะเทือนด้านข้าง (ค่าสูงสุดไม่เกิน 10g)

◎ สามารถใช้วัดการสั่นสะเทือนของฐานตลับลูกปืน ตัวเรือน หรือโครงสร้าง (การสั่นสะเทือนสัมบูรณ์เมื่อเทียบกับพื้นที่ความเฉื่อย)ติดตั้งภายนอกเครื่องจักรโดยตรงและสะดวกต่อการใช้งานและการบำรุงรักษา

พารามิเตอร์ทางเทคนิค

1. สัญญาณเอาต์พุตเป็นสัดส่วนกับความเร็วการสั่นสะเทือน ซึ่งสามารถคำนึงถึงฟิลด์การวัดการสั่นสะเทือนของความถี่สูง ความถี่ปานกลาง และความถี่ต่ำ

2. เซ็นเซอร์ซีรีส์ SZ มีอิมพีแดนซ์เอาต์พุตต่ำกว่าและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ดีกว่าไม่มีข้อกำหนดพิเศษสำหรับปลั๊กเอาต์พุตและสายเคเบิล ซึ่งสะดวกต่อการใช้งาน

3. ในการออกแบบเซ็นเซอร์ กำจัดองค์ประกอบที่เคลื่อนไหวด้วยแรงเสียดทาน จึงมีความยืดหยุ่นดีและสามารถวัดการสั่นสะเทือนขนาดเล็ก (0.01 มม.)

4. เซ็นเซอร์มีความสามารถในการป้องกันการสั่นสะเทือนด้านข้าง (ค่าสูงสุดไม่เกิน 10g)

5. สามารถใช้วัดการสั่นสะเทือนของแท่นแบริ่งหรือปลอกหรือโครงสร้าง (เทียบกับการสั่นสะเทือนของพื้นที่ความเฉื่อย)ติดตั้งโดยตรงภายนอกเครื่อง ซึ่งสะดวกมากสำหรับการใช้งานและการบำรุงรักษา

6. เปลือกใช้กระบวนการเชื่อมด้วยเลเซอร์ของเปลือกสแตนเลสและระดับการป้องกันสามารถเข้าถึง IP65

ความไว

SZ – 2:30mV/mm/s ข้อผิดพลาดคือ ± 5%;

SZ – 6: 50mV/mm/s, ข้อผิดพลาดคือ ± 5%;

SZ-4V และ SZ-4H: 28.5mV/mm/s โดยมีข้อผิดพลาด ± 5%;

SZ-6G: เลือกความไวได้ (ค่าเริ่มต้น: 50mV/mm/s, ข้อผิดพลาด: ± 5%);

เงื่อนไขการทดสอบ: (อุณหภูมิ 20 ℃± 5 ℃, วัดที่ 80 Hz, ความเร็ว 10 มม./วินาที)

■ ขีดจำกัดแอมพลิจูด: ≤ 2000 μ M (พีคทูพีค);

■ การตอบสนองความถี่: SZ-2, SZ-6, SZ-6G: (10~500) Hz;SZ-4V,SZ-4H:(4～1000)เฮิร์ต；

■ การเร่งขนาดใหญ่: 10g;

■ ทิศทางการวัด: SZ-2 (แนวตั้งหรือแนวนอน), SZ-6 (แนวตั้งหรือแนวนอน), SZ-6G (แนวตั้งหรือแนวนอน) SZ-4V (แบบแนวตั้ง), SZ-4H (แบบแนวนอน)

■ อุณหภูมิแวดล้อมในการทำงาน: (- 30~120) ℃;

■ ความชื้นสัมพัทธ์: ≤ 95% RH (ไม่ควบแน่น);

■ สภาพแวดล้อมในการทำงาน: ไม่มีสนามแม่เหล็กแรงสูงและก๊าซและของเหลวที่มีฤทธิ์กัดกร่อนรอบๆ

■ ขนาดโดยรวม: Φ 28 × 76(มม.)；

■ น้ำหนัก : ประมาณ 200g.

■ วิธีการติดตั้ง: เซ็นเซอร์วัดความเร็วแบบแมกนีโตอิเล็กทริก SZ ซีรีส์ ใช้ M10 ที่รูตรงกลางที่ด้านล่างของเซ็นเซอร์ × 1 การยึดด้วยสกรู
