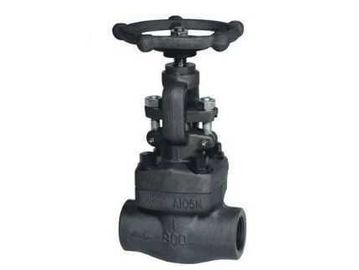

วาล์วประตูสถานีไฟฟ้า Z61Y คาร์บอนสตีล, สแตนเลส 900 ~ 1500Lb, 150 ~ 800Lb

ชื่อแบรนด์:	OEM
ขั้นต่ำ:	1 ชุด
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1000pcs / month

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ประเทศจีน

รายละเอียดการบรรจุ:

กล่องไม้

สามารถในการผลิต:

1000pcs / month

เน้น:

gate check valve

gate globe valve

คําอธิบายสินค้า

วาล์วประตูสถานีไฟฟ้า Z61Y คาร์บอนสตีล, สแตนเลส 900 ~ 1500Lb, 150 ~ 800Lb

NO	ชื่อชิ้นส่วน		CS ถึง ASTM	AS กับ ASTM	SS เป็น ASTM
NO	ชื่อชิ้นส่วน		ประเภท A 105	ประเภท F22	ประเภท F304 (L)	ประเภท F316 (L)
1	ร่างกาย	ร่างกาย	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
2	ที่นั่ง	Seat Ring	A276 420	A276 304	A276 F304 (L)	A276 F316 (L)
3	แกะ	ลิ่ม	A276 430 & 410	A182 F304	A182 F304 (L)	A182 F316 (L)
4	ก้านดอก	ก้านดอก	A182 F6	A182 F304	A182 F304 (L)	A182 F316 (L)
5	ปะเก็นแกรไฟต์ยืดหยุ่น	ปะเก็น	กระดาษลูกฟูก SS + แกรไฟต์		เอสเอส + PTFE
6	ฝาครอบวาล์ว	หมวกผู้หญิงรูปฝาชี	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
7	กลอน	Bonnet Bolt	A193 B7	A193 B16	A193 B8	A193 B8M
8	หมุด	หมุด	A276 420		A276 F304
9	แขนบรรจุความดัน	ต่อม	A276 410		A182 F304 (L)	A182 F316 (L)
10	สลักเกลียวตาไก่	ตาไก่	A193 B7	A193 B16	A193 B8	A193 B8M
11	แผ่นฟิลเลอร์	Gland Flange	A105	A182 F11	A182 F304 (L)	A182 F316 (L)
12	ถั่ว	อ่อนนุช	A194 2H	A 194 4	A194 8	A194 8 ล้าน
13	ก้านถั่ว	ก้านอ่อนนุช	A276 420 / Cu-Alloy
14	ล็อคน็อต	HWLock Nut	A 194 2H	A194 4	A 194 8	A194 8 ล้าน
15	ป้าย SS	แผ่นป้าย	เอสเอส
16	handwheel	handwheel	A197
17	ปะเก็น	แบริ่งปะเก็น	A473 431
18	บรรจุกราไฟท์แบบยืดหยุ่น PTFE	การบรรจุก้าน	Graphite ยืดหยุ่น		PTFE
เหมาะปานกลาง			WOGetc		HNO3, CH3OOH ฯลฯ
อุณหภูมิที่เหมาะสม			-29 ℃ ~ 425 ℃	-29 ℃ ~ 550 ℃	-29 ℃ ~ 180 ℃

หมายเหตุ: มีวัสดุอื่น ๆ ตามคำขอ

CS = เหล็กคาร์บอน AS = เหล็กกล้าโลหะผสม SS = เหล็กกล้าไร้สนิม

ขนาด (มม.) และน้ำหนัก (กก.)

กรมอุทยานฯ		RB	3/8	1/2	3/4	1	1 1/4	1 1/2	2
กรมอุทยานฯ		FB		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L		150 ~ 800Lb	79	79	92	111	120	120	140	178
		900Lb	79	92	111	120	120	140	178	210
		1500Lb	111	111	111	114	120	140	162	210
H (OPEN)		150 ~ 800Lb	158	158	169	197	236	246	283	330
H (OPEN)		900 ~ 1500Lb	169	197	197	236	246	283	330	354
W		150 ~ 800Lb	100	100	100	125	160	160	180	200
W		900 ~ 1500Lb	100	125	125	160	160	180	200	240
น้ำหนัก	ปิด	150 ~ 800Lb	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
	ปิด	900 ~ 1500Lb	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
	รอย	150 ~ 800Lb	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
	รอย	900 ~ 1500Lb	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22
