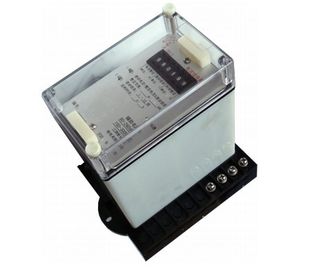

ความสามารถในการป้องกันการรบกวน JL-8D SERIES DEFINITE TIME CURRENT รีเลย์ป้องกัน (JL-8D / 5X2)

ความสามารถในการป้องกันการรบกวน JL-8D SERIES DEFINITE TIME CURRENT รีเลย์ป้องกัน (JL-8D / 5X2)

รีเลย์กระแสไฟฟากําลังชั่วขณะ JL-8D ใชเปนรีเลย์การปองกันการสงสัญญาณเริ่มตนเนื่องจากวงจรไฟ AC ของระบบไฟฟาลมเหลวหรือสั้นใหสัญญาณเตือนหรือตัดชิ้นสวนที่บกพรอง

พิมพ์ชื่อ

JL-8D / □ X □□□□□

ประเภทของเชลล์: เปลือกขั้วต่อที่โดดเด่นและเคลื่อนที่ได้ 3 ขนาด 4 JK-1; 5 CJ-1

Auxilary power: 110V-220VAC DC (อื่นตามคำสั่ง)

รายชื่อสัญญาณ: 1 ช่องสัญญาณ 2 ที่มีช่องรับสัญญาณ

ช่วงเวลา: 1 0.01s-0.99s; 2 0.1s-9.9s

ช่วงปัจจุบัน: 1 0.1A-9.9A; 2 1A-30A (อื่นตามคำสั่งซื้อ)

โค้ดรีเลย์รวม

รูปแบบการรวมกัน: 2 การรวมกันของรีเลย์ปัจจุบัน,

รีเลย์เวลาและการถ่ายทอดสัญญาณ

ประเภทพิเศษของ Jiang Ying Xinchangjiang RelayCO., LTD

รีเลย์ IC ปัจจุบัน

พารามิเตอร์หลักของเทคโนโลยี:

1 ช่วงปัจจุบัน 0.1A-9.9A, หน่วย 0.1A; 1A-30A, หน่วย 1A (อื่นตามคำสั่ง)

ช่วงเวลา 0.01 วินาที - 0.99 วินาทีหน่วย 0.01 วินาที; 0.1 วินาที - 9.9 วินาทีหน่วย 0.1 วินาที (อื่นตามคำสั่งซื้อ)

2 แหล่งจ่ายไฟเสริม: 110V-220VAC DC (อื่น ๆ ตามออเดอร์)

3 รีเซ็ตอัตราส่วน 0.9 ~ 0.97

4 ข้อผิดพลาดในการแก้ไข≤2%

5 การใช้พลังงาน <4 วัตต์

ความสามารถในการติดต่อ 6

การรับสัญญาณ: 30VDC 5A; 250VAC 5A

ที่อยู่ติดต่อหลัก: 250VAC COSФ = 1.0 5A

250VDC ทำเป็น 5A

250VDC τ = 5mS แบ่ง 500W

8 ความต้านทานฉนวน

รีเลย์ของขั้วไฟฟ้าทุกตัวเชื่อมต่อเข้าด้วยกัน ไปยังส่วนที่ไม่ใช่ metallicoutside ที่ไม่ใช่กระแสไฟฟ้า

หรือเปลือกความต้านทานฉนวนของมันน้อยกว่า300MΩวัดโดย tramegger กับแรงดันไฟฟ้าเปิดเป็น 500V

9 ความเข้มปานกลาง

รีเลย์ของขั้วไฟฟ้าทุกตัวเชื่อมต่อเข้าด้วยกัน และสามารถทนแรงดันไฟฟ้า 2000Hz และ 50Hz ได้

แรงดันไฟฟ้า (ค่าเสมือน) ไปยังที่ไม่ใช่โลหะ ไม่มีรายละเอียดฉนวน

หรือปรากฏการณ์การกะพริบ

10 ความสามารถในการป้องกันการรบกวนการป้องกันการรบกวนของรีเลย์สอดคล้องกับ DL478-92 (<< การป้องกันแบบรีเลย์แบบสเตียและการรักษาความปลอดภัยอัตโนมัติ) >>
