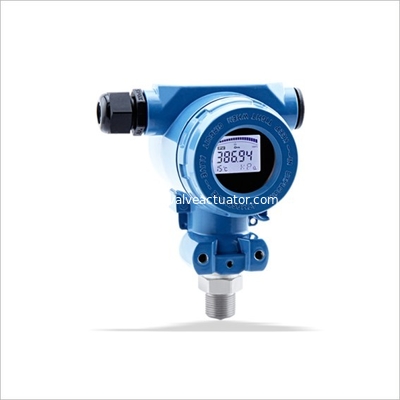

เครื่องส่งสัญญาณแรงดันแบบประหยัดรุ่น Swp-t20x ใช้เซ็นเซอร์เซรามิกแบบ piezoresistive นำเข้าที่มีระดับขั้นสูงระดับสากล ร่วมมือกับส่วนประกอบอิเล็กทรอนิกส์ที่มีความแม่นยำสูง และประกอบขึ้นด้วยกระบวนการที่เข้มงวดเทคโนโลยีการวัดความดันแบบแห้งที่ไม่มีของเหลวขั้นกลางถูกนำมาใช้ ซึ่งช่วยให้ได้ประโยชน์ทางเทคนิคอย่างเต็มที่จากเซ็นเซอร์ความต้านทานเซรามิก เพื่อให้ตัวส่งสัญญาณแรงดันซีรีส์ swp-t20x มีประสิทธิภาพทางเทคนิคที่ยอดเยี่ยมความเสถียรสูงและความแม่นยำในการวัดสูง

เครื่องส่งสัญญาณแรงดันแบบประหยัดรุ่น Swp-t20x มีหลากหลายรุ่น ช่วง และรูปแบบการเชื่อมต่อของกระบวนการสามารถใช้กันอย่างแพร่หลายในด้านอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม อุตสาหกรรมเคมี พลังงานไฟฟ้า โลหะวิทยา ร้านขายยา อาหาร ฯลฯ สามารถปรับให้เข้ากับโอกาสต่างๆ และสื่อของการวัดทางอุตสาหกรรมเป็นผลิตภัณฑ์อัพเกรดในอุดมคติของเกจวัดแรงดันแบบดั้งเดิมและเครื่องส่งสัญญาณแรงดันแบบดั้งเดิม และเป็นเครื่องมือวัดแรงดันในอุดมคติในด้านระบบอัตโนมัติทางอุตสาหกรรม

เอ็มเป็นคุณสมบัติ

◆ ความมั่นคงสูง ดีกว่า 0.1% ของเต็มสเกลทุกปี

◆ การเปลี่ยนแปลงอุณหภูมิเล็กน้อยเนื่องจากของเหลวระดับกลางในองค์ประกอบการวัดถูกกำจัด เซ็นเซอร์ไม่เพียงแต่ได้รับความแม่นยำในการวัดที่สูงเท่านั้น แต่ยังได้รับผลกระทบจากอุณหภูมิน้อยลงด้วย

◆ IC ขนาดใหญ่ความน่าเชื่อถือที่ดีถูกนำมาใช้กับความน่าเชื่อถือของวงจรที่ดีและประสิทธิภาพการป้องกันการรบกวนที่แข็งแกร่ง

◆ ประยุกต์กว้าง ผลิตภัณฑ์มีหลากหลายรูปแบบ รูปแบบการเชื่อมต่อกระบวนการ และวัสดุการผลิต ซึ่งสามารถปรับให้เข้ากับสื่อต่าง ๆ ในการวัดทางอุตสาหกรรม

◆ ติดตั้งง่ายและบำรุงรักษาผลิตภัณฑ์มีโครงสร้างที่เหมาะสม ปริมาณน้อย และน้ำหนักเบาสามารถติดตั้งได้โดยตรงที่ตำแหน่งใดๆ

Wหลักการ orking

เครื่องมือจะเปลี่ยนสัญญาณอุณหภูมิเป็นสัญญาณไฟฟ้าผ่านเซ็นเซอร์อุณหภูมิ จากนั้นพรีแอมพลิฟายเออร์จะขยายและกรองสัญญาณไฟฟ้า ซึ่งถูกส่งไปยังโมดูลการแปลง a/d ของ CPU สำหรับการแปลงแอนะล็อกเป็นดิจิทัลสุดท้าย CPU ทำการประมวลผลข้อมูล แสดงผล และเอาต์พุต PWMบล็อกไดอะแกรมหลักมีดังนี้:

ความดันของตัวกลางที่วัดได้ทำหน้าที่โดยตรงกับไดอะแฟรมเซรามิกของเซ็นเซอร์ ทำให้ไดอะแฟรมสร้างการกระจัดเล็กน้อยตามสัดส่วนของแรงดันปานกลางภายใต้สภาวะการทำงานปกติ การกระจัดสูงสุดของไดอะแฟรมไม่เกิน 0.025 มม.หลังจากที่วงจรอิเล็กทรอนิกส์ตรวจพบการกระจัดนี้ มันจะแปลงการกระจัดนี้เป็นสัญญาณการวัดทางอุตสาหกรรมมาตรฐานที่สอดคล้องกับแรงดันนี้ในกรณีที่เกิดแรงดันเกิน ไดอะแฟรมจะติดเข้ากับซับสเตรตเซรามิกที่เป็นของแข็งโดยตรงเนื่องจากช่องว่างระหว่างไดอะแฟรมและพื้นผิวมีเพียง 0.1 มม. การกระจัดสูงสุดของไดอะแฟรมในกรณีที่เกิดแรงดันเกินจะอยู่ที่ 0.1 มม. เท่านั้นดังนั้น โครงสร้างนี้ช่วยให้แน่ใจว่าไดอะแฟรมจะไม่ทำให้เกิดการเสียรูปมากเกินไปเซ็นเซอร์มีเสถียรภาพที่ดีและมีความน่าเชื่อถือสูง

ตู่พารามิเตอร์ทางเทคนิค

◆ ระดับความแม่นยำ: 0.5

◆ ผลตอบแทนส่วนต่าง 0.1%fs

◆ อิทธิพลของอุณหภูมิ ± 0.1%/10 ℃

◆ แรงดันใช้งาน DC 13V ~ 30V

◆ ความมั่นคงประจำปี ± 0.2%

◆สัญญาณเอาท์พุต 4 ~ 20mA

◆ ช่วงแรงดันไฟเกินที่อนุญาต 150%

◆ ขนาดโดยรวม 120 × หกสิบ × 100 สูงสุด

◆ ช่วงแรงดันสูงสุด 200%

◆ อุณหภูมิปานกลาง -20 ~ 70 ℃ สภาพแวดล้อม -20 ~ 80 ℃
