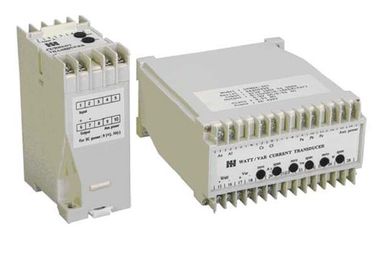

GP.EP series transducer

1. สรุป

GP ตัวแปลงสัญญาณ EP series (มีฟังก์ชั่นและความถูกต้องเหมือนกัน) การนำเสนอหน่วยที่กระจัดกระจายอยู่ทั้งหมด ได้แก่ ชิป ASIC (ฟิล์มหนาพิเศษ) แรงดัน Ultralinear และกระแสไฟฟ้าเหนี่ยวนำร่วมกันเป็นต้นบรรจุภัณฑ์ที่ผลิตตามคุณภาพระหว่างประเทศมั่นใจระบบ ISO9001: 2000 มีคุณสมบัติหลาย GP GPseries มีสเปค s แตกต่างกันรวมถึงแรงดันไฟฟ้าปัจจุบันพลังงาน active / reactive, active / reactive พลังงาน, ความถี่, ปัจจัยอำนาจแรงดันลบและลบปัจจุบัน ฯลฯ พวกเขามีบูรณาการที่สูงขึ้นการทำงานความน่าเชื่อถือมากขึ้นลักษณะอุณหภูมิที่ดีและความมั่นคงในระยะยาวภูมิคุ้มกันผลกระทบไฟฟ้าที่ดีและความสามารถในการโหลดมากกว่าความแม่นยำสูงและเป็นเส้นตรงที่สาม transducer รุ่นไม่จำเป็นต้องตรวจสอบและให้บริการบ่อยครั้งก็สามารถเชื่อถือได้อย่างแน่นอน

GP, FP series เป็นไปตาม IEC, ANSI, BEAMA และเกณฑ์อื่น ๆ ที่เกี่ยวข้องทำให้บรรลุระดับขั้นสูงในต่างประเทศ

ตัวแปลงสัญญาณ FP series ได้รับใบอนุญาตการผลิตเครื่องมือวัดแห่งชาติและได้ผ่านการตรวจสอบคุณภาพแล้วใช้กันอย่างแพร่หลายในโครงการไฟฟ้าพลังน้ำขนาดใหญ่แห่งชาติและระบบส่งกระแสไฟฟ้า

2. ข้อกำหนดทางเทคนิค

มาตรฐานอ้างอิง: IEC 688-1992

ระดับ Accructure: 0.5%

เสถียรภาพระยะยาว: ≤± 0.2% ต่อปีไม่มีการสะสม

อิทธิพลของอุณหภูมิ: ≤100ppm / ℃

เวลาตอบสนอง: <400ms

เอาท์พุท: <0.4% (peak-peak value)

การสูญเสียวัตต์อินพุต: กระแส <0.2VA, แรงดันไฟฟ้า <0.1VA

ความถี่ในการทำงาน: ความถี่± 10%

โหลดเอาท์พุท: เอาท์พุทปัจจุบัน

แรงดันไฟฟ้า 10V พิกัดสูงสุด 15V (อุปกรณ์เสริม)

เอาท์พุทแรงดันไฟฟ้า: ได้รับการจัดอันดับ 2Ma, MAX 5 mA เอาท์พุท

กำลังรับน้ำหนักบรรทุก: <0.1% (ในช่วงโหลดที่กำหนด)

อุปทานเสริม: แรงดันไฟฟ้าที่ได้รับการยอมรับ 80% - 120%

ความถี่สูงสุด 90% -110%

สามารถใช้งานได้มากกว่าการป้อนข้อมูล: แรงดันไฟฟ้าสูงสุด 2 ครั้งต่อเนื่อง

ปัจจุบัน 3 ครั้งต่อเนื่อง, 10 ครั้ง 30 วินาที, 50 ครั้ง 1 วินาที

การทดสอบแรงดันไฟฟ้า: ระหว่างอินพุต / เอาต์พุต / แหล่งจ่ายไฟและเปลือก 2KV AC1min IEC688

การทดสอบแรงกระแทก: ANSIC 37.90a / 1973 IEC255-4

(แรงดันพัลส์ 5KV1.2 / 50us)

ชั้นป้องกัน: เปลือก IP40

ช่วงที่ทำการแก้ไข: เต็มมูลค่า± 3%, ศูนย์เป็น min ± 1%

อิทธิพลของสนามแม่เหล็ก: 0.4KA / m

การเปลี่ยนแปลงความเข้มสนามแม่เหล็ก <0.05%
