| ชื่อแบรนด์: | RG |
| เลขรุ่น: | ZJHM |
| ขั้นต่ำ: | 1 ชุด |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้น / เดือน |

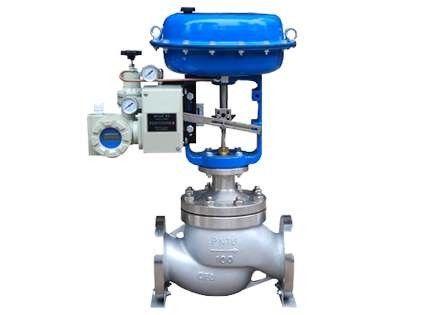

ZJHM ชนิดปรับแขนลมขนาดเล็ก
คุณสมบัติโครงสร้างและช่วงการใช้งาน
ตัวควบคุมแขนลมขนาดเล็กชนิด ZJHM โดยสปริงไดอะแฟรมนิวเมติกตัวกระตุ้นมากขึ้นและแขนต้านทานการไหลต่ำของกลไกการควบคุมเมื่อเทียบกับวาล์วแขนปกติ 1/3 มีปริมาตรขนาดเล็กลักษณะการไหลขนาดใหญ่ของ 1/3 ใช้กันอย่างแพร่หลายในความต้องการของเสียงรบกวนต่ำระบบควบคุมอัตโนมัติที่แตกต่างกันของกระบวนการอุตสาหกรรมความดันขนาดใหญ่
| DN (มม.) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| บ่าวาล์ว (มม.) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| จัดอันดับค่าสัมประสิทธิ์การไหล (Kv) | เส้นยืน | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||
| เปอร์เซ็นต์เท่ากัน | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| PN (Mpa) | 0.6; 1.6; 4.0; 6.4 | ||||||||||||
| การเดินทาง (มม.) | 16 | 25 | 40 | 60 | |||||||||
| ลักษณะการไหล | เส้นตรง / เปอร์เซ็นต์ที่เท่ากัน | ||||||||||||
| อุณหภูมิปานกลาง (℃) |
-20 ~ 200 (อุณหภูมิปกติ) -40 ~ 450 (อุณหภูมิกลาง) |
||||||||||||
| ขนาดหน้าแปลนชนิด |
PN6 16 ตามแบบเรียบ JB / T79.2-94; PN40 64 ตามประเภทเว้าของ JB / T79.2-94 |
||||||||||||
| วัสดุวาล์ว | PN (Mpa) | 0.6,1.6 | HT200 / ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||
| 4.0,6.4 | ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||||
| วัสดุแกนวาล์ว | 1Cr18Ni9 / 0Cr18Ni12Mo2Ti | ||||||||||||
| ประเภทฝาครอบวาล์วด้านบน |
ประเภทปกติ (อุณหภูมิปกติ) ประเภทแผ่นความร้อน (อุณหภูมิกลาง) |
||||||||||||
| อัตราส่วนที่ปรับได้ | 50: 1 | ||||||||||||
