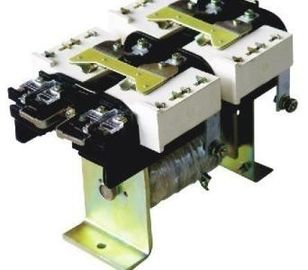

CZO Series DC Contactor 1500A / 660V Remote Making Breaking DC Power Line

CE, UL, ใบรับรอง TUV และ ROHS 1500A / 660V DC คอนแทค CZ0-40C / 20 40A

• ช่วงของการใช้งาน

ชุดคอนแทค DC DC ของ CZO ส่วนใหญ่ใช้สำหรับการสร้างและทำลายสายไฟ DC ของแรงดันไฟฟ้ากระแสตรงที่ใช้งานสูงสุดถึง 660V และกระแสไฟที่ทำงานสูงสุดถึง 1500A เหมาะสำหรับการสตาร์ทหยุดหยุดสับเปลี่ยนและปลั๊กเบรกของมอเตอร์กระแสตรง

ผลิตผลเป็นไปตามมาตรฐานแห่งชาติ GB / T14048.1 และ GB14048.4

• คำอธิบายรูปแบบ

โครงสร้างสำหรับผลิตภัณฑ์ที่ได้รับ การจัดอันดับในปัจจุบัน 150A ด้านล่างเป็นสูตรอวกาศที่จัดเรียงด้วยสองชั้นบนและล่าง ระบบติดต่อหลักของสะพานแบบคู่เบรกซีรีส์ที่เชื่อมต่อแม่เหล็กเป่าดินพอร์ซเลนถูกควบคุมเช่นเดียวกับสอง - สองสอง - สะพาน NC ประเภทคู่ติดต่อแบ่งช่วยเสริมกับกระแสงาน 5A จัดอันดับทั้งหมดคงที่ด้านหลังของระบบแม่เหล็กไฟฟ้า flapped .

โครงสร้างสำหรับผลิตภัณฑ์ที่ได้รับการจัดอันดับในปัจจุบัน 250A ขึ้นไปเป็นระนาบที่วางจำหน่ายหมายความว่าระบบสัมผัสที่มีการเชื่อมต่อแบบเดียวกับสะพานที่เชื่อมต่อกับแม่เหล็กที่เป่าด้วยดินพอร์ซเลนจะเป็นรางเช่นเดียวกับระบบแม่เหล็กไฟฟ้า ได้รับการแก้ไขใน underframe ใน trandem สะพาน - การสัมผัสกันสองครั้งแบบเสริมของกระแสความร้อนแบบคอนเวอเรจที่ได้รับการจัดอันดับ 10A และมี NO และ NC ห้าคู่ที่สามารถรวมกันแบบสุ่มได้รับการแก้ไขที่ด้านหลังของระบบแม่เหล็ก คอนแทคคอนแทคตัวหลัก NC ของกระแสไฟ 100-150A เช่นเดียวกับคอนแทคดึงแบบขดลวดของกระแสไฟ 250-1500A ที่เป็นขดลวดเพล็กซ์ทั้งหมดมีโครงสร้างที่มีฟังก์ชั่นการประหยัดพลังงาน ขดลวดมี A. B และ C สามขั้วเชื่อมต่อ C ใช้สำหรับคอนแทคตัวเอง A และ B ใช้สำหรับเชื่อมต่อแหล่งจ่ายไฟควบคุม

คอนแทคเลนส์ CZ0-250 ~ 1500 ใช้รูปแบบโครงสร้างของคันขับเสริมสัมผัสช่วยทำให้ผลิตภัณฑ์มีความยืดหยุ่นมากขึ้นและมีอายุการใช้งานที่ยาวนาน ขึ้น
