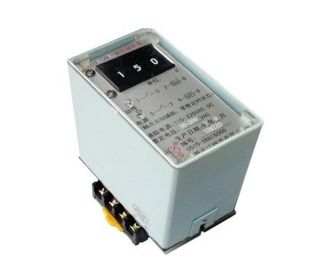

กำลังไฟสูง 5 วัตต์การใช้พลังงานแรงดันไฟฟ้ารีเลย์ควบคุมอิเล็กทรอนิกส์ (JY-7A / 12)

พารามิเตอร์หลักของเทคโนโลยี:

1 ช่วงของแรงดันไฟฟ้าปรับได้ 10V-399V

2 การสิ้นเปลืองพลังงานปริมาณการใช้พลังงานส่วนใหญ่น้อยกว่า 5 วัตต์

3 เวลาทำงานรีเลย์แรงดันไฟฟ้าเกิน: 1.2 เท่าของเวลาการทำงานที่ปรับเปลี่ยนของค่าต่ำกว่า 25ms

เวลาทำงานของค่าที่ปรับเปลี่ยนสองครั้งมีค่าน้อยกว่า 20ms

รีเซ็ตเวลารีเซ็ตรีเลย์แรงดันไฟฟ้าเกินกว่า 27ms

5 รีเซ็ตอัตราส่วนการรีเซ็ตรีเลย์อัตราส่วนระหว่างรีเลย์ 0.93 ~ 0.97

ข้อผิดพลาดในการแก้ไข 6 ข้อขอบเขตของการให้คะแนนคือ 15V ถึงขีด จำกัด แก้ไขข้อผิดพลาดคือ

น้อยกว่า 2% ที่อุณหภูมิ จำกัด ข้อผิดพลาดของค่าที่เปลี่ยนแปลงใด ๆ ที่เกินกว่า 15V น้อยกว่า 3%

ความสามารถในการติดต่อ 7

การต่อวงจรเอาท์พุทรีเลย์สามารถทำให้แรงดันไฟฟ้าไม่ถึง 250V, 50W สำหรับ

วงจรประจุไฟฟ้า DC ซึ่งค่าคงตัวคงที่คือ 5 ± 0.75ms ใน AC

วงจรที่แรงดันไฟฟ้าน้อยกว่า 250V เป็น 250VA (ตัวประกอบกำลังcosΦคือ 0.4 ± 0.1)

ติดต่อ Relay สามารถทำให้ 5A สำหรับชีวิตยาว

8 ชีวิตไฟฟ้ามากกว่า 105 ครั้ง

9 อายุการใช้งานของเครื่องจักรมากกว่า 106 ครั้ง

ความเข้มปานกลาง 10

รีเลย์ของขั้วไฟฟ้าทุกตัวเชื่อมต่อเข้าด้วยกัน และก็สามารถทนต่อได้

แรงดันไฟฟ้า AC 2000V และ 50Hz (ค่าเสมือน) ไปยังโลหะที่ไม่ใช่ไฟฟ้า

ส่วนนอกหรือเปลือก ไม่มีการสลายหรือฉนวนกันความร้อนฉนวนปรากฏการณ์

11 ความต้านทานต่อฉนวน

รีเลย์ของขั้วไฟฟ้าทุกตัวเชื่อมต่อเข้าด้วยกัน ไปที่ non-

electrification โลหะนอกส่วนหรือเปลือกความต้านทานฉนวนของมันน้อย

กว่า300MΩวัดโดย tramegger กับแรงดันไฟฟ้าเปิดเป็น 500V

12 สภาพการทำงาน: อุณหภูมิ -10 ℃ ~ + 50 ℃, ความชื้นสัมพัทธ์ต่ำกว่า 90%, alti-tude≤2000m

13 ความสามารถในการป้องกันการรบกวนการป้องกันการรบกวนของรีเลย์สอดคล้องกับ DL478-92 (<< การป้องกันการป้องกันแบบสถิตและ

ความปลอดภัยอุปกรณ์อัตโนมัติสกุลเงิน Tech >>)

ลักษณะ

ประเภทรีเลย์แรงดันไฟฟ้าแบบไม่ต่อเนื่องของ JY-7 series DK ใช้ใน
อุปกรณ์ป้องกันรีเลย์ของหม้อแปลงไฟฟ้าและการขนย้ายและ
เปลี่ยนพลัง และเป็นตัวป้องกันแรงดันไฟฟ้าหรือแรงดันไฟฟ้าต่ำ
คอมโพเนนต์เริ่มต้น
