IP66 30Vdc เครื่องส่งสัญญาณป้องกันการสั่นสะเทือน RS485 JM-B-39

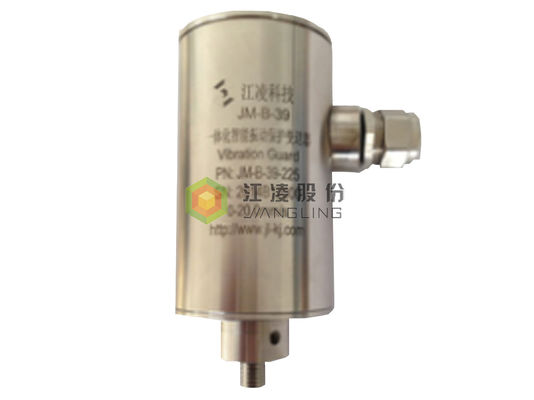

JM-B-39 เครื่องส่งสัญญาณป้องกันการสั่นสะเทือนอัจฉริยะในตัว

一,ทั่วไป

เครื่องส่งสัญญาณป้องกันการสั่นสะเทือนอัจฉริยะแบบบูรณาการ JM-B-39 เป็นเครื่องส่งสัญญาณป้องกันการสั่นสะเทือนที่ชาญฉลาดและมีการป้องกันสูงในตัวสามารถให้เอาต์พุตสัญญาณกระแส 4-20 mA ซึ่งเป็นสัดส่วนกับความเร็วในการสั่นสะเทือนหรือแอมพลิจูดของบุชแบริ่งหรือที่นั่งแบริ่งของเครื่องจักรที่กำลังหมุนในขณะเดียวกันยังสามารถให้เอาต์พุตสวิตช์สองระดับเอาต์พุตสัญญาณ TDM ฯลฯ โดยอัตโนมัติจะรวบรวมสัญญาณการสั่นสะเทือนบนเครื่องและใช้สัญญาณอะนาล็อกที่แปลงแล้วในระบบ PLC, DCS และ DEH เป็นต้น

二,ฟังก์ชัน

1. ด้วยความฉลาดระดับสูงการตั้งค่าพารามิเตอร์จะทำให้การทำงานของบอร์ดเป็นจริง

2. เป็นแบบบูรณาการสูงติดตั้งและแก้ไขข้อบกพร่องได้ง่ายเหมาะสำหรับการตรวจสอบออนไลน์ในระยะยาวและไม่จำเป็นต้องมีการบำรุงรักษานอกสถานที่

3. ส่วนใหญ่ใช้ในการวัดการสั่นสะเทือนของเครื่องจักรหมุน (เช่นการสั่นสะเทือนของกระเบื้อง)

4. เอาต์พุตสวิตช์สัญญาณเตือนทุติยภูมิ

5. ด้วยเอาต์พุตอนาล็อกปัจจุบัน 4-20mA

6. ด้วยเอาต์พุตอินเทอร์เฟซ TDM

7. ตั้งค่าการเตือนภัยและค่าอันตรายโดยพลการ

8. ด้วยฟังก์ชั่นตรวจสอบตัวเอง

9. ด้วยฟังก์ชั่นล็อคตัวเองของสัญญาณเตือน

10. ด้วยหน่วยความจำอัตโนมัติที่มีมูลค่าสูงและฟังก์ชันการสืบค้น

11. เหมาะสำหรับใช้ในไซต์ที่ต้องการการป้องกันการระเบิดและการป้องกันสูง

三พารามิเตอร์ทางเทคนิค

1．โหมดการแสดงผล: จอแสดงผล LED หลอดดิจิตอล

2．ช่องการวัด: ช่องทางเดียว

3．ช่วงการวัด: 0 ~ 20.0 มม. / วินาที (ค่าเริ่มต้น), 0 ~ 100.0 มม. / วินาทีสามารถปรับแต่งได้ภายในขอบเขต

4．ความไว: 0.0 ถึง 20.0 mm / s (ค่าเริ่มต้น) ± 5%, บรอดแบนด์ rms (ค่าเฉลี่ยรูทกำลังสอง)

[4mA เท่ากับ 0.0 mm / s และ 20mA เท่ากับ 20.0 mm / s (ค่าเริ่มต้น)]

5．ความแม่นยำในการวัด: ± 1% FS @ 25 ℃

6．ช่วงความถี่: 10Hz ~ 1KHz

7．พอร์ตเอาต์พุต: (1) เอาต์พุตปัจจุบัน: 4 ～ 20mA (โหลด≤1KΩ)

(2) เอาต์พุตสวิตช์รอง: 2A 30VDC หรือ 0.5A 125VAC

(3) เอาต์พุตตัวเชื่อมต่อ TDM

(4) เอาต์พุตอินเทอร์เฟซการสื่อสาร RS485 (อุปกรณ์เสริม)

8．อุณหภูมิในการทำงาน: -25 ℃ ~ + 70 ℃

9．แหล่งจ่ายไฟ: 18 ~ 30 Vdc (24Vdc ทั่วไป)

10． ระดับการป้องกัน: IP66

11． การใช้พลังงาน: << span = ""> 8W

12． น้ำหนัก: 0.5 กก

13． ขนาด: 60 มม. (DIA) × 113 มม. (H)

14． วัสดุ: SS

15． ด้ายสำหรับติดตั้ง: M10 รูเกลียวภายใน

四,คู่มือการสั่งซื้อ:

เลขที่ใบสั่งซื้อ	มช่วงความสะดวก ก	มการนับ scew ข	จสาย xpand ค
JM-B-39-	1: 10.0 มม. / วินาที 2: 20.0 มม. / วินาที * 3: 40.0 มม. / วินาที 4: 50.0 มม. / วินาที 5: 25.0 มม. / วินาที 6: 30.0 มม. / วินาที n: ข้อกำหนดพิเศษ	1: M10 × 1.0 × 10 (L) 2: M10 × 1.5 × 10 (L) * n: ข้อกำหนดพิเศษ	1: 2m โลหะป้องกัน 2: 5m โลหะป้องกัน 3: 10m โลหะป้องกัน การป้องกันที่ไม่ใช่โลหะ 4: 2 ม 5: 5 ม. ไม่มีแผ่นป้องกันโลหะ * 6: 10m การป้องกันที่ไม่ใช่โลหะ n: ข้อกำหนดพิเศษ

หมายเหตุ: ควรมีข้อกำหนดเฉพาะสำหรับการเลือกรุ่นพิเศษ
