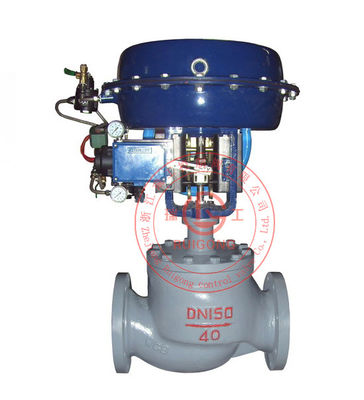

ANSI125 25 มม. วาล์วควบคุมที่นั่งเดี่ยว ZHLS 6.4MPa

โครงสร้างวาล์วควบคุมที่นั่งเดี่ยวขนาดเล็กของ ZHLS มีขนาดกะทัดรัดมีช่อง S ที่คล่องตัวทำให้การสูญเสียความดันลดลงมีขนาดเล็กการไหลขนาดใหญ่ช่วงที่ปรับได้และลักษณะการไหลของความแม่นยำสูงมาตรฐาน IEC534-1-1976

การควบคุมการรั่วของวาล์วเป็นไปตามมาตรฐาน ANSI B16.104วาล์วควบคุมพร้อมตัวกระตุ้นฟิล์มบางสปริงโครงสร้างที่กะทัดรัดกำลังส่งออกขนาดใหญ่

ผลิตภัณฑ์นี้สอดคล้องกับ GB / T4213-92

พารามิเตอร์ทางเทคนิคและประสิทธิภาพ

ตัววาล์ว

สไตล์: ผ่านบอลวาล์วแบบที่นั่งเดี่ยว

ขนาดที่กำหนด: 20, 25 มม

ความดันปกติ: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4.0, 6.4MPa

ประเภทการเชื่อมต่อ: การเชื่อมต่อหน้าแปลน: FF, RF, RJ, LG, ประเภทร่อง, ประเภทฝังตัว

มาตรฐานหน้าแปลน JIS B2201-1984, ANSI B16.5-1981, JB / T79.1-94 ฯลฯ

การเชื่อมต่อ: การเชื่อมผ้าพันคอ SW

วัสดุ: เหล็กหล่อ (ZG230-450), สแตนเลสสตีล (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L) ไทเทเนียม ฯลฯ

บนปก: รุ่นปกติ (P): 17 ~ + 230 ℃

ประเภทการยืดตัว I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃

ประเภทการยืดตัว II (EII): - 100 ~ 45 ℃

ประเภทการยืดตัว III (EIII): 196 - - 196 ℃

หมายเหตุ: อุณหภูมิในการทำงานได้รับอนุญาตให้เกินขอบเขตที่อนุญาตของวัสดุต่างๆ

ประเภทของต่อม: ประเภทสลักเกลียว

การบรรจุ: ptfe ชนิด v ที่มีการชะล้างใยหิน ptfe, ใยหิน, กราไฟท์

ส่วนประกอบในวาล์ว

ประเภทแกนวาล์วแกนวาล์วลูกสูบชนิดเดี่ยว

คุณลักษณะการไหล: ที่นั่งโลหะ: เปอร์เซ็นต์ (% CF) และคุณสมบัติเชิงเส้น (LCF) โปรดดูรูปที่ 1 และรูปที่ 3

Cv ตั้งแต่ 0.4-14 ลักษณะการไหลที่มีความแม่นยำสูงมาตรฐาน IEC534-2-1976

เบาะนั่งนุ่ม: เปอร์เซ็นต์% (TF) และคุณสมบัติเชิงเส้น (LTF) โปรดดูรูปที่ 2 และรูปที่ 3

หมายเหตุ: เกี่ยวกับอุณหภูมิในการทำงานของที่นั่ง ptfe และความแตกต่างของแรงดันโปรดดูรูปที่ 5

วัสดุ: สแตนเลส (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), โลหะผสมไททาเนียม, บริษัท เชื่อมเหล็กกล้าไร้สนิมด้วยและโลหะผสมที่ทนต่อการกัดกร่อนเป็นต้น

หน่วยงานบังคับใช้

สไตล์: HA ตัวกระตุ้นฟิล์มสปริงเพิ่มเติม

วัสดุไดอะแฟรม: ผ้าไนลอนยางเอทิลีนโพรพิลีน, คลิปยางไนไตรล์บิวทาไดอีนกับผ้าไนลอน

ช่วงสปริง: 20 ~ 100, 80 ~ 240 kpa

แรงดันแก๊ส: ตั้งแต่ 140 ถึง 400 kpa

อินเทอร์เฟซทางอากาศ: Rc1 / 4 "

อุณหภูมิแวดล้อม: - 30 ~ + 70 ℃

รูปแบบการทำงานของวาล์ว: วาล์วที่มีการทำงานในเชิงบวกหรือตัวกระตุ้นปฏิกิริยาชนิดปิดแก๊สหรือชนิดเปิด

สิ่งที่แนบมา: ตัวกำหนดตำแหน่ง, ตัวกรองอากาศและอุปกรณ์ลดแรงดัน, วาล์ว, สวิตช์จังหวะ, ตัวส่งตำแหน่งวาล์ว, ล้อเลื่อน ฯลฯ

ประสิทธิภาพ

การรั่วของวาล์ว: ที่นั่งโลหะ: น้อยกว่า 0.01% ของความจุที่กำหนดซึ่งสอดคล้องกับระดับ ANSI B16.104-1976 iv

เบาะนั่งนุ่ม: น้อยกว่าความจุสูงสุดของ 10-7 ซึ่งเป็นไปตาม ANSI B16.104-1976 ระดับ iv

นำกลับไปหาคนยากจน: ตัวระบุตำแหน่งเล็กกว่า 1% ของการเดินทาง

ไม่มีตัวระบุตำแหน่งขนาดเล็กเกิน 3% ของจังหวะ (LHAI พิมพ์เล็ก 5% ของการเดินทางทั้งหมด)

ข้อผิดพลาดพื้นฐาน: นำขนาดเล็กทั่วตัวระบุตำแหน่งการเดินทางบวกหรือลบ 1%

ไม่มีตัวระบุตำแหน่งเล็กตลอดการเดินทางบวกหรือลบ 5% (VPE สำหรับบวกหรือลบ 3% LHAI พร้อม HEP คือ + / - 2%)

หมายเหตุ: มาตรฐานของการบรรจุ ptfe ประเภท v

ช่วงที่ปรับได้: 50: 1 Cv 14 หรือน้อยกว่าหรือน้อยกว่า (0.25) หรือ spake (Cv 0.16 หรือน้อยกว่า)
