สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Infineon |
หมายเลขรุ่น: | FF1200R12IE5 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | บรรจุกล่องไม้ |
เวลาการส่งมอบ: | 25 วันหลังจากลงนามในสัญญา |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 1000sets |
VCES: | 1200V | IC nom: | 1200A |
---|---|---|---|
ICRM: | 2400A | ||
แสงสูง: | โมดูล igbt พลังงานสูง,โมดูล eupec igbt |

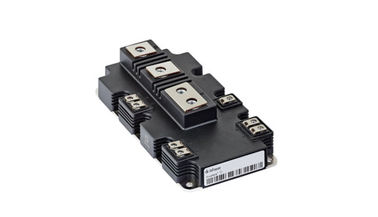

Infineon Technologies โมดูล IGBT รถยนต์ตัวแปลงพลังงานสูง FF1200R12IE5 ไดรฟ์มอเตอร์
การใช้งานทั่วไป
•แปลงพลังงานสูง
•ไดรฟ์มอเตอร์
•ระบบ UPS
คุณสมบัติทางไฟฟ้า
•อุณหภูมิการใช้งานที่เพิ่มขึ้น T vj op
•ความสามารถในการลัดวงจรสูง
•ทนทานที่เหนือชั้น
• T vj op = 175 ° C
•ร่อง IGBT 5
คุณสมบัติทางเครื่องกล
•แพ็คเกจที่มี CTI> 400
•ความหนาแน่นของพลังงานสูง
•ความสามารถในการใช้พลังงานและความร้อนสูง
•ระยะห่างสูงสุดและระยะห่าง
อินเวอร์เตอร์ IGBT
ค่านิยมสูงสุด
แรงดัน Collector-emitter | Tvj = 25 ° C | VCES | 1200 | V |
กระแสเก็บ DC แบบต่อเนื่อง | TC = 80 ° C, Tvj max = 175 ° C | IC nom | 1200 | |
กระแสสะสมสูงสุดซ้ำ | tP = 1 ms | ICRM | 2400 | |
แรงดันไฟฟ้าสูงสุดของ Gate-emitter | VGES | +/- 20 | V |
ค่าคุณลักษณะ min. ทั่วไป สูงสุด
แรงดันอิ่มตัวของ Collector-emitter | IC = 1200 A, VGE = 15 V Tvj = 25 ° C IC = 1200 A, VGE = 15 V Tvj = 125 ° C IC = 1200 A, VGE = 15 V Tvj = 175 ° C | VCE นั่ง | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
แรงดันไฟฟ้าประตู | IC = 33,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | V |
Gate charge | VGE = -15 V ... +15 V, VCE = 600 V | QG | 5,75 | μC | ||
ตัวต้านทานประตูภายใน | Tvj = 25 ° C | RGint | 0,75 | Ω | ||
Input capacitance | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 65,5 | nF | ||
ความจุในการถ่ายโอนข้อมูลย้อนกลับ | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 2,60 | nF | ||
กระแสตัดกระแส Collector-emitter | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ไอศครีม | 5,0 | mA | ||
กระแสไฟรั่วของ Gate-emitter | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
เวลาการหน่วงเวลาในการเปิดเครื่อง, ภาระอุปนัย | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | td on | 0,20 0.23 0,25 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
เวลาที่เพิ่มขึ้นโหลดอุปนัย | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | TR | 0,16 0,17 0,18 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
เวลาหน่วงการเปิด - ปิด, ภาระอุปนัย | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | td off | 0.48 0,52 0,55 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
เวลาตก, ภาระอุปนัย | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | TF | 0,08 0.11 0,13 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
การเปิดเครื่องสูญเสียพลังงานต่อชีพจร | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 6000 A / μs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | กัป | 80,0 120 160 | mJ mJ mJ | ||
ลดการสูญเสียพลังงานต่อชีพจร | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 2800 V / μs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | Eoff | 130 160 180 | mJ mJ mJ | ||
ข้อมูล SC | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 175 ° C | ISC | 4000 | |||
ความต้านทานความร้อนการเชื่อมต่อกับกรณี | IGBT / per IGBT | RthJC | 28,7 | K / กิโลวัตต์ | ||
ความต้านทานความร้อนกรณีเพื่อระบายความร้อน | IGBT / per IGBT λPaste = 1W / (m · K) / λgrease = 1W / (m · K) | RthCH | 22,1 | K / กิโลวัตต์ | ||
อุณหภูมิภายใต้เงื่อนไขการเปลี่ยน | Tvj op | -40 | 175 | ° C |
